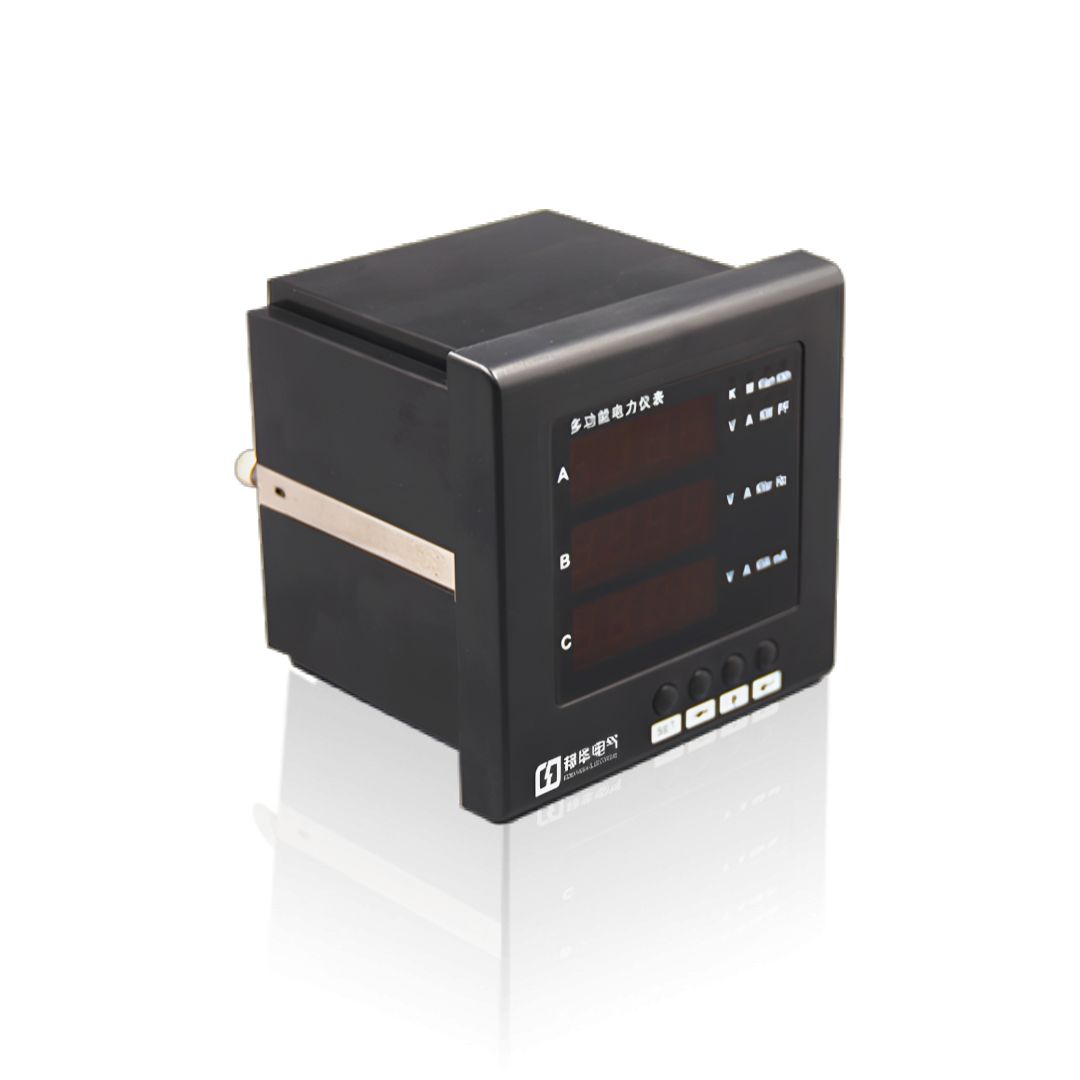

PD800G-E4 電力儀表 —— 您的電力系統精準監測專家
PD800G-E4 電力儀表概述：
您正在查看的 PD800G-E4 三相多功能電力儀表，是邦華電氣 PD800G 系列的旗艦產品，采用最新一代 24 位 AD 數字采樣技術與工業級 ARM 微處理器，測量精度可達 0.5 級，能為您提供準確可靠的電力數據。相比傳統指針式儀表，它集成了更多功能，體積更小，安裝更方便，使用壽命更長。產品符合 GB/T 17215.323-2008、IEC 61557-12 國家標準，通過 CCC 認證，可在 - 25℃~+70℃環境下穩定工作，特別適合對可靠性要求高的工業場合。
PD800G-E4 電力儀表相關系列產品型號展示：
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V，同時覆蓋85L1-A/V、99T1-A/V等全系列規格，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以PD800G 系列為核心，完整覆蓋用戶指定的PD800G-A13、PD800G-V13、PD800G-A33、PD800G-V33，同時補充 96×96mm 尺寸的PD800G-A43、PD800G-V43及對應的三相型號。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋全系列標準盤面尺寸，功能簡捷可靠。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| PD800G-A13 | 單相電流表 | 盤面安裝 | 48×48mm | 單相交流電流 |
| PD800G-V13 | 單相電壓表 | 盤面安裝 | 48×48mm | 單相交流電壓 |
| PD800G-A33 | 單相電流表 | 盤面安裝 | 72×72mm | 單相交流電流 |
| PD800G-V33 | 單相電壓表 | 盤面安裝 | 72×72mm | 單相交流電壓 |
| PD800G-A43 | 單相電流表 | 盤面安裝 | 96×96mm | 單相交流電流 |
| PD800G-V43 | 單相電壓表 | 盤面安裝 | 96×96mm | 單相交流電壓 |
| PD800G-A13-3 | 三相電流表 | 盤面安裝 | 48×48mm | 三相交流電流 |
| PD800G-A33-3 | 三相電流表 | 盤面安裝 | 72×72mm | 三相交流電流 |
| PD800G-P33 | 功率表 | 盤面安裝 | 72×72mm | 有功 / 無功功率 |
| PD800G-F33 | 頻率表 | 盤面安裝 | 72×72mm | 電網頻率 |
多功能電力儀表
邦華電氣多功能電力儀表以PD800G-E 系列為核心，完整覆蓋用戶指定的PD800G-E1、PD800G-E2、PD800G-E3、PD800G-E4，同時補充液晶顯示型PD800G-E1Y/PD800G-E2Y/PD800G-E3Y/PD800G-E4Y和增強型PD800G-Z 系列。提供從基礎到高級的全電量測量功能，支持諧波分析、需量計算和數據記錄。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| PD800G-E1 | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計 |
| PD800G-E2 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量統計、報警 |
| PD800G-E3 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、擴展 I/O、SOE 記錄 |
| PD800G-E4 | 盤面安裝 | 0.5S 級 | 31 次 | 高精度全電量測量、多費率分時計費 |
| PD800G-E1Y | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| PD800G-E3Y | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、數據記錄 |
| PD800G-Z4 | 盤面安裝 | 0.2S 級 | 63 次 | 高級電能質量分析、波形捕捉 |
多功能電能表
邦華電氣多功能電能表主要包括用戶指定的DTSD800、DSSD800，同時補充傳統感應式DT862、DS862，單相DDS800和預付費型DTSY800、DDSY800。支持多種接線方式，具備高精度電能計量能力，部分型號支持遠程通訊和分時計費。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DDS800 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD800 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD800 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSY800 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程控制通斷 |
| DDSY800 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程控制通斷 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，主要包括用戶指定的PD800G-DL、PD800G-DL3，同時補充基礎電能表型DDSU800-G、DTSU800-G和高精度多功能型DTSD800-G、DSSD800-G。極大節省安裝空間，適用于分戶計量和能耗分項計量場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU800-G | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| PD800G-DL | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、電能累計 |
| DTSU800-G | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| PD800G-DL3 | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 三相全電量測量、諧波分析 |
| DTSD800-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD800-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |

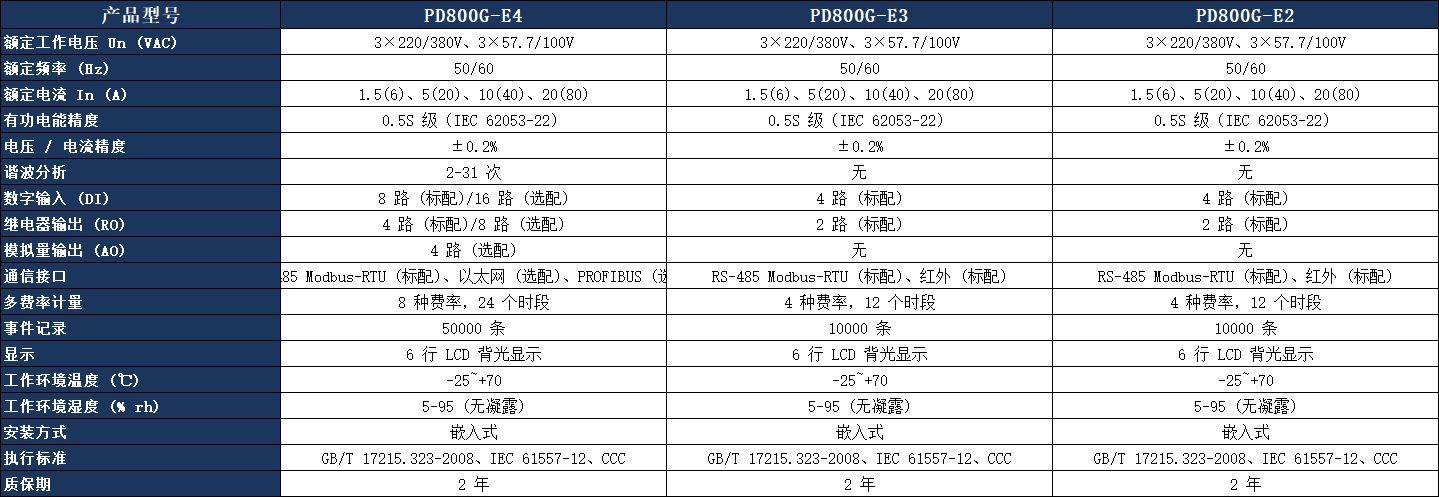

技術參數表：
核心功能與特點：
高精度測量：采用 24 位 AD 轉換器，電壓電流測量精度 ±0.2%，有功電能計量精度 0.5 級，為您的能耗管理提供準確數據
豐富的測量功能：可同時測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、正反向有功電能、四象限無功電能等 20 余項參數
靈活的通訊能力：標配 RS485 通訊接口，支持 Modbus-RTU 和 DL/T645 雙協議，可方便接入各種電力監控系統
強大的擴展功能：可選配 4 路開關量輸入、4 路繼電器輸出、2 路模擬量輸出，滿足不同現場的控制需求
友好的人機界面：高亮度 6 行 LCD 背光顯示，按鍵操作簡單直觀，參數設置方便
高可靠性設計：采用工業級元器件，寬電壓設計，抗干擾能力強，平均無故障工作時間≥100000 小時
安裝與接線：
安裝步驟
在配電柜面板上按 111×111mm 開孔尺寸開好安裝孔
將 PD800G-E4 多功能表從面板前方插入安裝孔
用儀表附帶的安裝支架固定好儀表
按照接線圖連接好電源線、輸入線和通訊線
通電檢查儀表是否正常工作
接線端子說明
| 端子號 | 功能 | 說明 |
| 46024.00 | 工作電源 | AC/DC 85-265V |
| 46085.00 | 電壓輸入 A 相 | 接 A 相電壓 |
| 46148.00 | 電壓輸入 B 相 | 接 B 相電壓 |
| 46211.00 | 電壓輸入 C 相 | 接 C 相電壓 |
| 46275.00 | 電流輸入 A 相 | 接 A 相電流互感器 |
| 46338.00 | 電流輸入 B 相 | 接 B 相電流互感器 |
| 13-14 | 電流輸入 C 相 | 接 C 相電流互感器 |
| 15-16 | RS485 通訊 | A、B 端子 |
應用場景：
工業廠房配電系統：實時監測各車間的用電情況，及時發現異常，提高用電效率，降低能耗成本

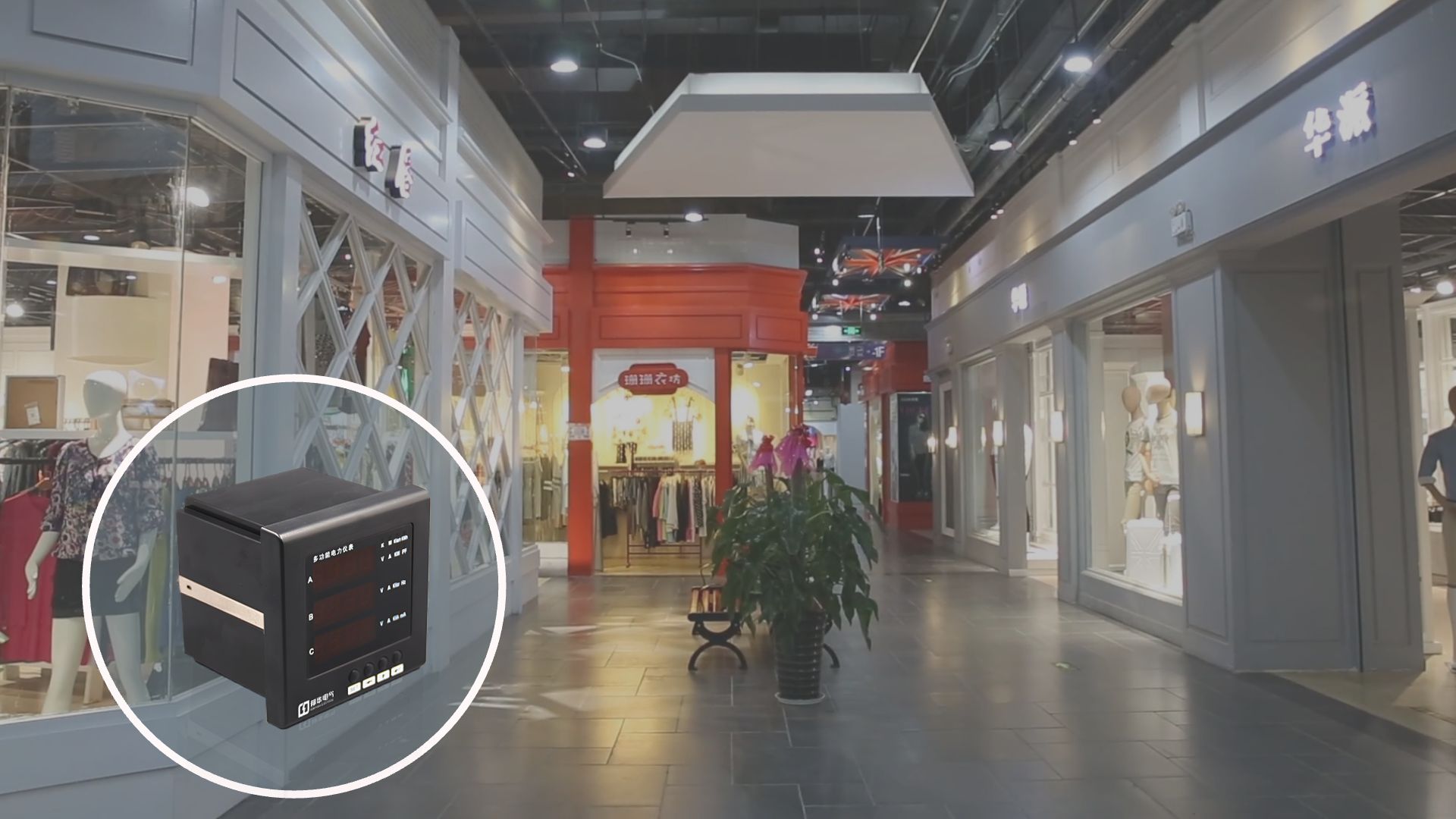

商業綜合體：對各商鋪進行分戶計量，實現智能化電費管理，減少人工抄表工作量
數據中心：監測 UPS 電源和服務器機柜的電力參數，保障供電安全，防止停電事故
寫字樓：對各樓層和辦公室進行能耗監測，為節能改造提供數據支持
新能源發電站：監測光伏、風電等新能源發電系統的輸出功率和電能質量
常見疑問解答：
問：PD800G-E4 多功能表可以直接接入 380V 電壓嗎？
答：可以，該儀表支持 AC 3×220/380V、3×57.7/100V 額定電壓輸入，可直接接入三相 380V 系統。
問：哪里可以找到 PD800G-E4 說明書？
答：您可以在邦華電氣官網下載 PD800G-E4 說明書，也可以聯系我們的客服人員獲取電子版或紙質版說明書。
問：PD800G-E4 參數表在哪里可以查看？
答：本頁面提供了詳細的 PD800G-E4 參數表，您也可以下載產品說明書查看更完整的技術參數。
問：儀表的電流輸入可以直接接大電流嗎？
答：不可以，儀表的額定電流輸入為 1.5 (6) A、5 (20) A 等規格，大電流需要通過電流互感器轉換后再接入儀表。
問：PD800G-E4 和 PD800G-E3 有什么區別？
答：PD800G-E4 外形尺寸為 120×120mm，支持諧波分析功能；PD800G-E3 外形尺寸為 96×96mm，不支持諧波分析，其他功能基本相同。
問：你們的產品提供多長時間的質保？
答：邦華電氣所有電力儀表產品均提供 2 年質保，質保期內非人為損壞免費維修或更換。
問：可以提供定制服務嗎？
答：可以，我們提供專業的定制服務，包括特殊功能定制、外形尺寸定制、通訊協議定制等，滿足您的個性化需求。
邦華電氣作為專業的電力儀表生產廠家，擁有 10 余年行業經驗，產品質量可靠，性能穩定，廣泛應用于國內外各類電力工程。我們不僅提供優質的 PD800G-E4 多功能表及全系列產品，還提供專業的技術支持和完善的售后服務。如果您需要采購電力儀表，或者有任何技術問題，歡迎隨時聯系我們，我們將竭誠為您服務。
