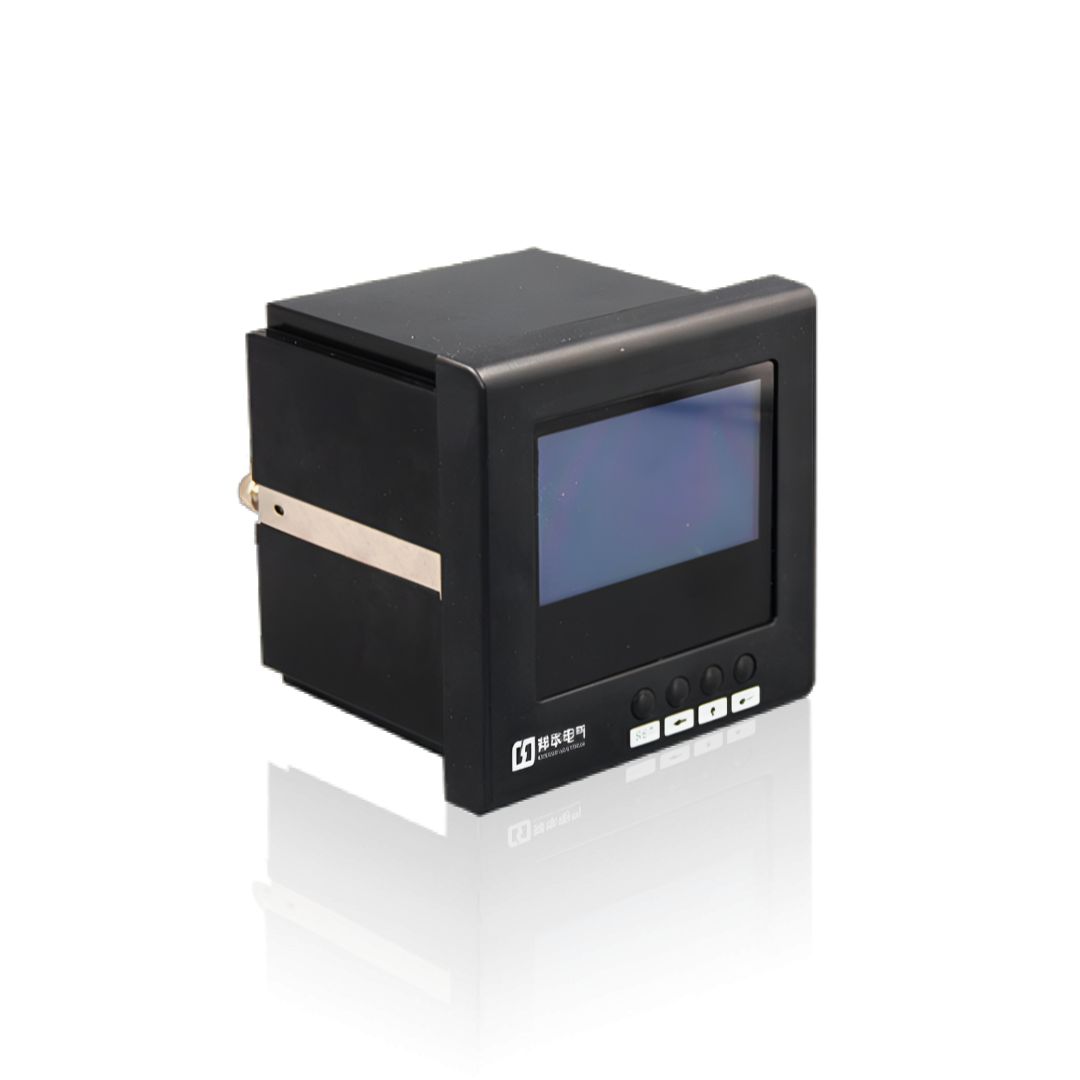

HY194E-2S4 多功能表 —— 工業級全電量監測

HY194E-2S4 多功能表概述：

您正在尋找一款高精度、高可靠性的三相多功能電力儀表嗎？邦華電氣 HY194E-2S4 是您的理想選擇。作為一款工業級智能電力監測設備，它能夠同時測量電壓、電流、功率、功率因數、頻率、電能等全部電力參數，支持雙向四象限電能計量和 RS485 遠程通信。無論您是用于工業配電、商業建筑還是電力系統，HY194E-2S4 都能滿足您的精準計量和遠程監控需求。我們還提供指針式、數顯式、導軌式等全系列電力儀表，一站式解決您的所有電力監測問題。

HY194E-2S4 多功能表相關系列電力儀表型號：

指針式模擬儀表

邦華電氣指針式模擬儀表完整覆蓋用戶指定的6L2-A/V、42L6-A/V、85L1-A/V三大主流系列，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以HY194 系列為核心，完整覆蓋用戶指定的HY194I-2X1、HY194U-2X1、HY194I-9X1、HY194U-9X1，同時補充HY194I-1X1、HY194U-1X1、HY194I-3X1、HY194U-3X1及對應的三相型號。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋全系列標準盤面尺寸，功能簡捷可靠。

多功能電力儀表

邦華電氣多功能電力儀表以HY194E 系列為核心，完整覆蓋用戶指定的HY194E-2S4、HY194E-3S4、HY194E-9S4，同時補充液晶顯示型HY194E-2S4Y、HY194E-3S4Y、HY194E-9S4Y和增強型HY194E-9S4Z。提供從基礎到高級的全電量測量功能，支持諧波分析、需量計算和數據記錄，廣泛應用于各類電力監控系統。

多功能電能表

邦華電氣多功能電能表完整覆蓋用戶指定的DTSD862、DSSD862，同時補充傳統感應式DT862、DS862，單相DDS862和預付費型DTSY862、DDSY862。支持單相、三相四線和三相三線制測量，具備高精度電能計量功能，部分電子式型號帶有全電量監測能力，支持多費率分時計費和遠程通訊。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，完整覆蓋用戶指定的DTSD862-DL、DSSD862-DL，同時補充單相DDSU862-DL、三相基礎型DTSU862-DL和多功能型HY194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

HY194E 系列多功能電力儀表核心優勢：

全電量測量：同時測量三相電壓、電流、有功 / 無功 / 視在功率、功率因數、頻率、電能等 20 余項電力參數

高精度計量：采用專用計量芯片，有功精度 0.5 級，無功精度 2 級，滿足工業級計量要求

穩定可靠：寬電壓設計，抗干擾能力強，適用于各種惡劣工業環境

遠程通信：標準 RS485 接口，支持 Modbus-RTU 協議，可直接接入各類電力監控系統

靈活配置：可現場設置互感器變比、通信地址、波特率等參數，使用方便

長壽命設計：機械壽命 10 萬次，電氣壽命 2 萬次，正常使用可達 10 年以上

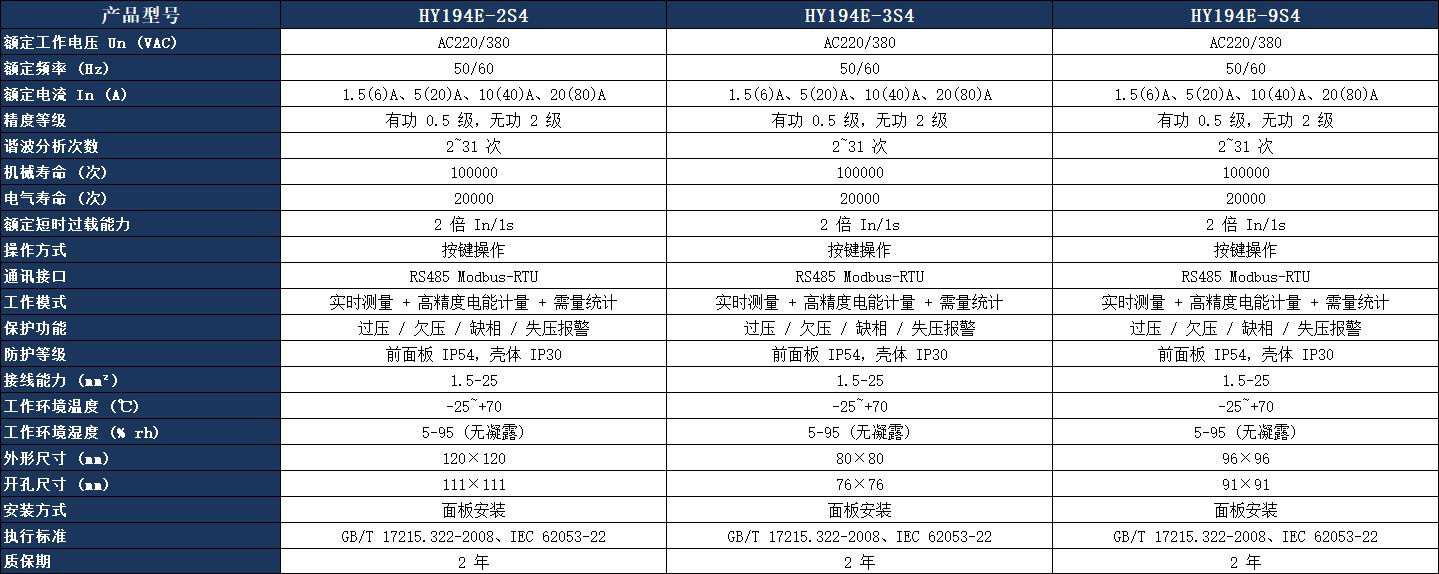

HY194E 系列技術參數對比表：

HY194E-2S4 選型與安裝指南：

選型要點

根據安裝空間選擇外形尺寸：

空間充足：選擇 HY194E-2S4 (120×120mm)，顯示清晰，操作方便

空間有限：選擇 HY194E-9S4 (96×96mm) 或 HY194E-3S4 (80×80mm)

根據電流規格選擇：

直接接入：5 (20) A、10 (40) A、20 (80) A

經互感器接入：1.5 (6) A

根據功能需求選擇：

基本測量：選擇標準型

需要報警：選擇帶繼電器輸出型

需要模擬量輸出：選擇帶 4-20mA 輸出型

安裝注意事項

1. 安裝前請仔細閱讀 HY194E-2S4 說明書

2. 確保接線正確，特別是電流互感器的極性

3. 儀表應安裝在干燥、通風、無腐蝕性氣體的場所

4. 安裝時應避免劇烈震動和沖擊

5. 通電前請檢查所有接線是否正確無誤

產品應用場景：

工業企業：工廠車間、生產線、配電室、控制柜

商業建筑：寫字樓、商場、酒店、醫院、學校

電力系統：發電廠、變電站、配電網、箱式變電站

基礎設施：機場、火車站、地鐵站、數據中心、通信基站

新能源：光伏發電、風力發電、儲能系統

常見疑問解答：

Q：HY194E-2S4 和 HY194E-9S4 有什么區別？

A：主要區別在于外形尺寸和開孔尺寸：HY194E-2S4 是 120×120mm，開孔 111×111mm；HY194E-9S4 是 96×96mm，開孔 91×91mm。兩者的功能和技術參數完全相同，您可以根據安裝空間選擇合適的型號。

Q：HY194E-2S4 的精度等級是多少？

A：HY194E-2S4 的有功精度為 0.5 級，無功精度為 2 級，滿足大多數工業應用的要求。如果您需要更高精度的貿易結算用電能表，可以選擇我們的 DTSD862 系列，精度可達 0.5S 級。

Q：HY194E-2S4 支持什么通信協議？

A：HY194E-2S4 標配 RS485 通信接口，支持標準的 Modbus-RTU 協議，可直接接入各類電力監控系統、SCADA 系統和能源管理系統。通信波特率可選 2400、4800、9600bps。

Q：如何獲取 HY194E-2S4 說明書和接線圖？

A：您可以聯系我們的銷售工程師，我們將免費為您提供 HY194E-2S4 說明書電子版和詳細的接線圖。同時，我們的技術支持團隊可以為您提供遠程技術指導和現場安裝服務。

Q：邦華電氣的電力儀表質保期是多久？

A：邦華電氣所有電力儀表產品均提供2 年免費質保，終身維護服務。如果產品在質保期內出現任何質量問題，我們將免費更換新品。我們承諾，所有產品出廠前均經過嚴格的質量檢測，確保產品質量穩定可靠。
