BY194E-2S4三相多功能電力儀表—— 以數據驅動能效升級

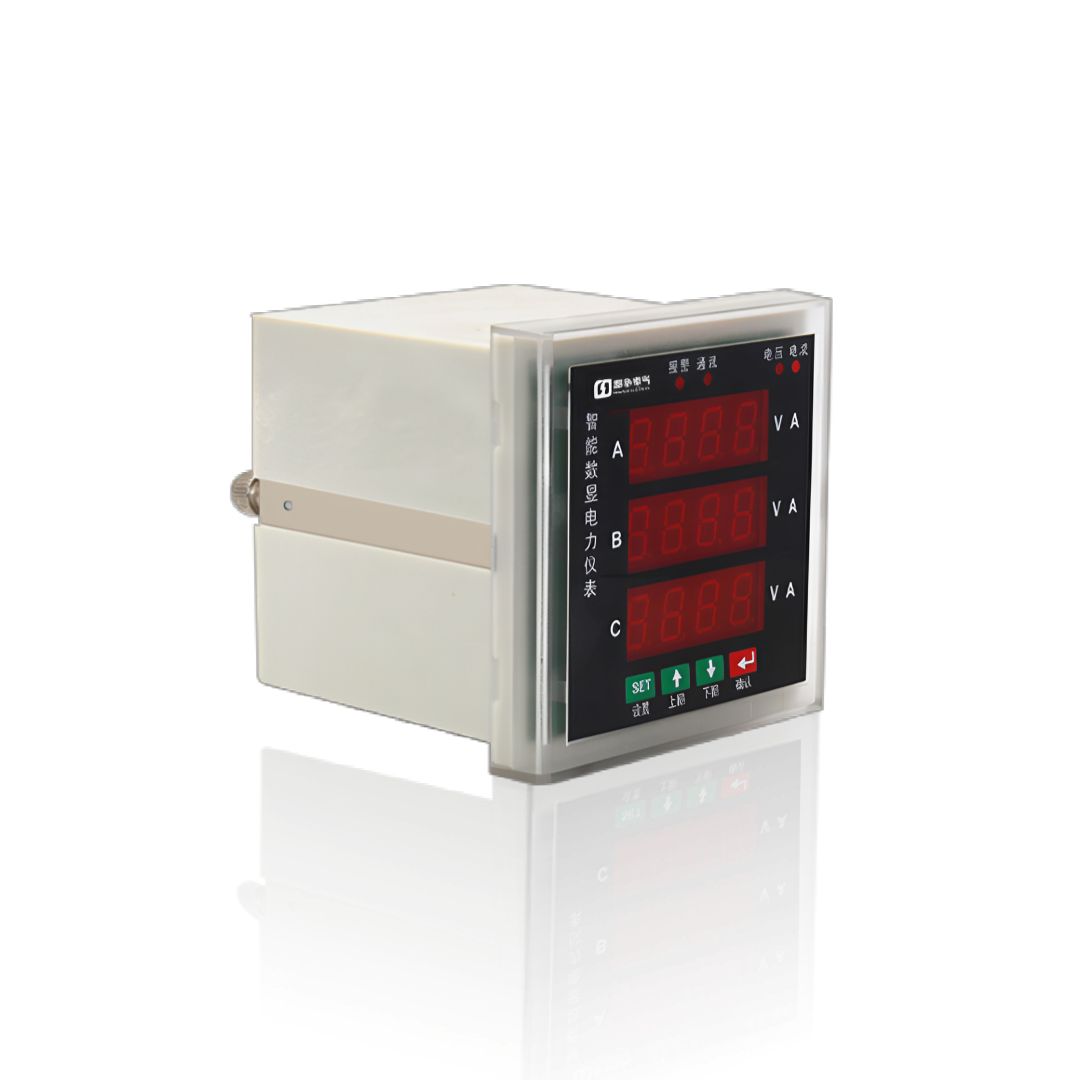

BY194E-2S4三相多功能電力儀表概述：

邦華電氣 BY194E 系列三相多功能電力儀表，是專為 0.4kV 低壓配電系統設計的新一代智能監測設備，經 PT/CT 接入可擴展至 10kV 及以上中壓系統。該系列產品集成了先進的數字采樣技術與微處理器技術，能夠同時測量電壓、電流、功率、功率因數、頻率、四象限電能等 20 余項電力參數，并具備需量統計、電能脈沖輸出等功能。

產品采用工業級元器件設計，通過 EMC 電磁兼容三級測試，能夠在 - 25℃~+70℃的寬溫環境下穩定運行，抗干擾能力強，適用于各種復雜的工業現場環境。標準面板尺寸設計，可直接替代傳統指針式儀表和多個單功能數顯儀表，大幅降低配電柜空間占用和采購成本。

BY194E-2S4三相多功能電力儀表相關系列產品型號一覽：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以BY194 系列為核心，完整覆蓋用戶指定的BY194I-2X1、BY194U-2X1、BY194I-9X1、BY194U-9X1，同時補充BY194I-1X1、BY194U-1X1、BY194I-3X1、BY194U-3X1及對應的三相型號。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋全系列標準盤面尺寸，功能簡捷可靠，廣泛應用于各類配電盤柜的基礎參數監測。

多功能電力儀表

邦華電氣多功能電力儀表以BY194E 系列為核心，完整覆蓋用戶指定的BY194E-2S4、BY194E-3S4、BY194E-9S4，同時補充液晶顯示型BY194E-2S4Y、BY194E-3S4Y、BY194E-9S4Y和增強型BY194E-9S4Z。提供從基礎到高級的全電量測量功能，支持諧波分析、需量計算和數據記錄，廣泛應用于各類電力監控系統。

多功能電能表

邦華電氣多功能電能表完整覆蓋用戶指定的DTSD194、DSSD194，同時補充傳統感應式DT862、DS862，單相DDS194和預付費型DTSY194、DDSY194。支持單相、三相四線和三相三線制測量，具備高精度電能計量功能，部分電子式型號帶有全電量監測能力，支持多費率分時計費和遠程通訊。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，完整覆蓋用戶指定的DTSD194-DL、DSSD194-DL，同時補充單相DDSU194-DL、三相基礎型DTSU194-DL和多功能型BY194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

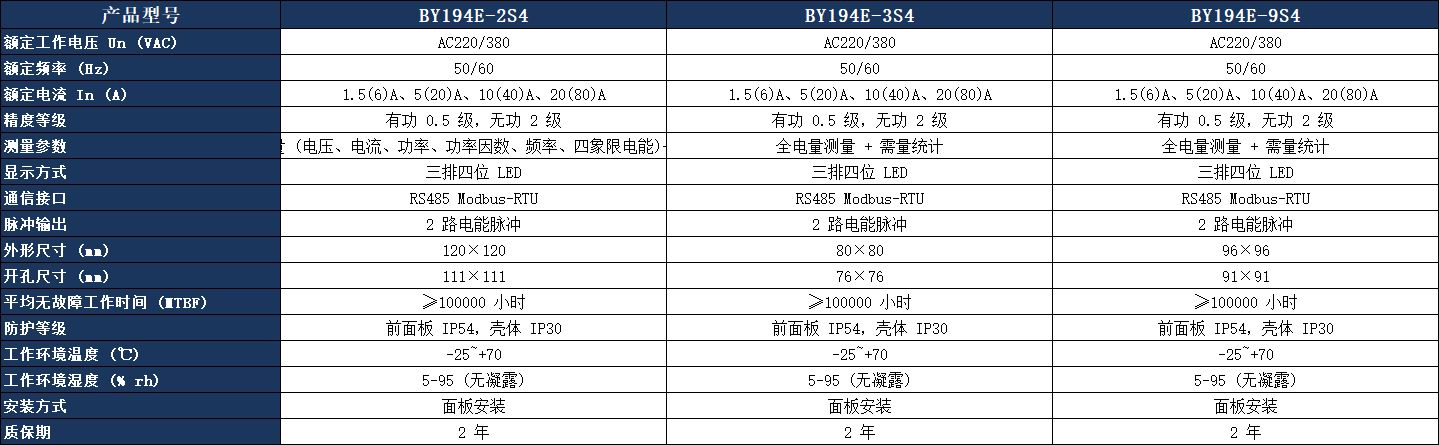

核心參數表：

核心功能與優勢：

高精度測量：有功 0.5 級、無功 2 級計量精度，確保您的能耗數據準確可靠，為能源管理提供堅實的數據基礎

全面參數監測：同時測量電壓、電流、功率、功率因數、頻率、四象限電能等 20 余項電力參數，一臺儀表替代多臺傳統設備

智能通信功能：標配 RS485 Modbus-RTU 通信接口，輕松接入您的 SCADA、EMS 等監控系統，實現遠程數據采集與控制

需量統計功能：支持最大需量統計，幫助您合理規劃用電負荷，避免超額用電罰款

長壽命設計：采用工業級元器件，平均無故障工作時間≥10 萬小時，確保產品長期穩定運行

便捷安裝維護：標準面板尺寸設計，安裝簡單，無需復雜調試；模塊化結構，維護方便

應用場景：

  BY194E 系列多功能電力儀表廣泛應用于以下領域：

  工業廠房配電系統監測

  商業建筑能源管理

  寫字樓智能電力監控

  醫院、學校等公共設施

  數據中心電力參數監測

  新能源發電站配電系統

  充電樁電能計量

  小區電力監控與分戶計量

選型指南：

如何為您的項目選擇合適的電力儀表？

確定測量需求：只需要測量電壓 / 電流？還是需要全面的電力參數和電能計量？如果需要全電量監測，推薦選擇 BY194E 系列多功能電力儀表

確定安裝尺寸：根據配電柜開孔尺寸選擇對應型號：120×120mm 選 BY194E-2S4，96×96mm 選 BY194E-9S4，80×80mm 選 BY194E-3S4

確定額定電流：根據實際負荷電流選擇合適的額定電流規格，常用規格有 5A、20A、40A、80A 等

確定功能需求：是否需要通信功能？如果需要接入監控系統，請選擇帶 RS485 接口的型號

如有特殊要求，請聯系我們的技術工程師，我們將為您提供定制化解決方案

公司實力與服務保障：

邦華電氣擁有 10 年電力儀表生產經驗，擁有現代化的生產車間和專業的研發團隊。我們所有產品均通過 ISO9001 質量體系認證和 3C 認證，嚴格按照國家標準生產。我們?yōu)槟峁?/p>

1. 7 天無理由退換貨

2. 2 年免費質保

3. 終身技術支持

4. 48 小時內快速發貨

5. 免費提供選型指導和安裝調試服務

常見疑問解答：

Q：BY194E-2S4 多功能表可以測量哪些參數？

A：BY194E-2S4 多功能表可以測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、四象限電能 (正向有功、反向有功、正向無功、反向無功) 等 20 余項電力參數，同時支持最大需量統計功能。

Q：哪里可以下載 BY194E-2S4 說明書？

A：您可以聯系邦華電氣的客服人員，我們將為您提供完整的 BY194E-2S4 說明書電子版，包含詳細的接線圖、參數設置方法和通信協議說明。您也可以在我們的官方網站下載中心獲取相關資料。

Q：BY194E-2S4 可以直接接大電流嗎？

A：不可以。當被測電流大于儀表的額定電流時，需要通過電流互感器 (CT) 將大電流轉換為標準的 5A 或 1A 信號后再接入儀表。例如，測量 100A 電流時，應選擇 100/5A 的電流互感器。

Q：BY194E-2S4 支持哪些通信協議？

A：BY194E-2S4 標配 RS485 通信接口，支持 Modbus-RTU 通信協議，可與市場上絕大多數 PLC、組態軟件和監控系統兼容。

Q：電力儀表的精度等級是什么意思？

A：精度等級表示儀表測量結果的準確程度。例如，0.5 級精度表示儀表的測量誤差不超過滿量程的 ±0.5%。對于貿易結算和能源管理應用，建議選擇 0.5 級及以上精度的儀表。

Q：多功能電力儀表和普通電能表有什么區別？

A：普通電能表只能測量電能，而多功能電力儀表除了可以測量電能外，還可以測量電壓、電流、功率、功率因數、頻率等多種電力參數，并具備通信、需量統計、事件記錄等功能，更適合用于電力監控和能源管理系統。

Q：你們的電力儀表符合哪些國家標準？

A：邦華電氣所有電力儀表產品均嚴格按照 GB/T 17215.323-2008《交流電測量設備 特殊要求 第 23 部分：靜止式有功電能表 (0.5S 級、1S 級、1 級和 2 級)》、GB/T 17215.321-2008 等國家標準生產，并通過 EMC 電磁兼容三級測試。

Q：如果產品出現質量問題怎么辦？

A：邦華電氣為所有電力儀表產品提供2 年免費質保服務。在質保期內，如果產品出現非人為損壞的質量問題，我們將免費為您維修或更換。我們還提供終身技術支持服務，隨時為您解決使用過程中遇到的問題。

無論您是進行新建項目的配電設計，還是對現有系統進行升級改造，邦華電氣都能為您提供高品質、高性價比的電力儀表產品和專業的解決方案。我們擁有豐富的行業經驗和完善的服務體系，致力于成為您值得信賴的電力設備合作伙伴。立即聯系我們獲取詳細的BY194E-2S4 參數表和報價，讓我們一起為您的電力系統安全高效運行保駕護航！
