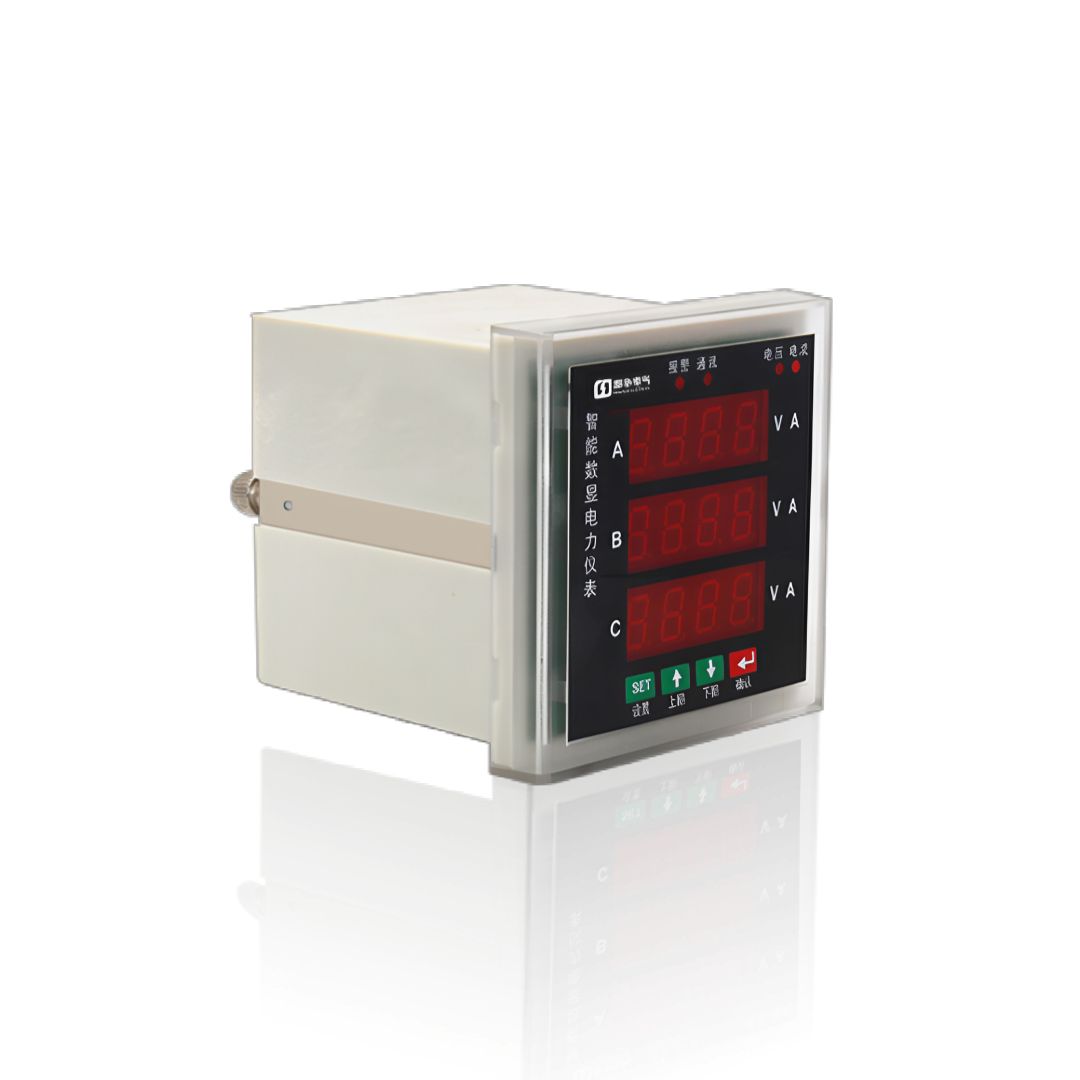

MD194I-9X1單相數顯電流表——精準測量每一路電流

MD194I-9X1單相數顯電流表概述：

你正在尋找一款既能精準測量單相電流，又能滿足遠程監控和智能化管理需求的數顯電流表嗎？

邦華電氣MD194I-9X1單相數顯電流表正是為解決這些問題而設計的新一代電力監測設備。

它集高精度測量、數字顯示與遠程通訊功能于一體，采用真有效值測量技術和高可靠MCU設計，在各種復雜的工業環境中都能保持穩定可靠的運行。無論是工業生產配電、商業建筑監控還是老舊設備改造，MD194I-9X1都能為你提供精準的電流數據支持，幫助你優化用電管理、降低安全隱患、提升運維效率。

本產品嚴格按照ISO9001質量管理體系生產，符合國家最新標準，提供2年質保服務，讓您使用無憂。

MD194I-9X1單相數顯電流表相關核心產品系列矩陣：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 72×72mm 和 120×120mm 兩種主流標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以MD194 系列為核心，完整覆蓋用戶指定的MD194I-2X1、MD194U-2X1、MD194I-9X1、MD194U-9X1。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋 48×96mm 和 96×96mm 兩種標準盤面尺寸，功能簡捷可靠，廣泛應用于各類配電盤柜的基礎參數監測。

多功能電力儀表

邦華電氣多功能電力儀表以MD194E 系列為核心，主打MD194E-2S4基礎款多功能電力儀表。提供基礎全電量測量功能，支持電能累計和總諧波失真 (THD) 分析，性?xún)r(jià)比高，廣泛應用于各類中小型電力監控系統。

多功能電能表

邦華電氣多功能電能表完整覆蓋用戶指定的DTSD862、DSSD862。支持三相四線和三相三線制測量，具備高精度電能計量功能，帶有全電量監測能力，支持多費率分時計費和遠程通訊。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，完整覆蓋用戶指定的DTSD862-DL、DSSD862-DL。提供高精度全電量測量和四象限電能計量功能，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

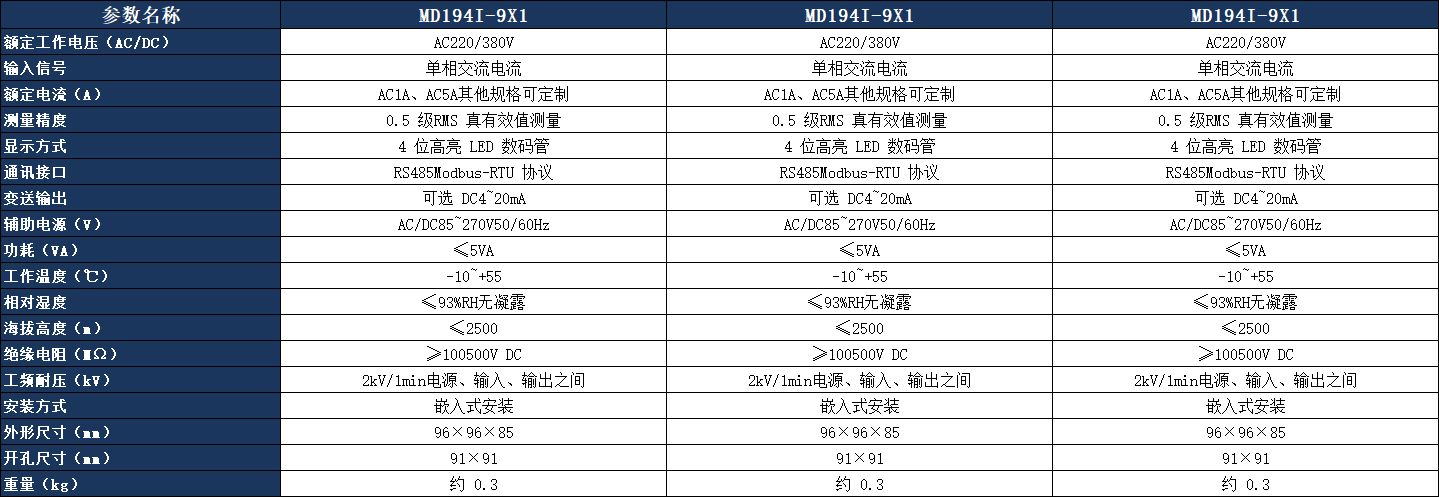

MD194I-9X1技術參數表：

MD194I-9X1核心功能與優勢：

高精度計量，讓每一路電流都有據可查

你是否曾因電流測量不準確導致電機過載燒毀或能效核算失真？

MD194I-9X1采用真有效值測量技術，精度達0.5級，測量誤差控制在±0.5%以?xún)?nèi)，更支持持續1.2倍、瞬時10倍/5秒的過載能力。

價值： 確保電流監測數據真實可靠，為設備保護和能耗分析提供精確依據。

LED高亮數字顯示，電流值一目了然

你是否還在使用指針式儀表，讀數困難且容易產生視覺誤差？

MD194I-9X1采用整四位LED高亮數碼顯示，數據刷新時間1秒，亮度高、壽命長，即使在光線不足的配電室也能輕松讀數。

價值： 告別指針讀數誤差，電流狀態隨時掌控。

可編程變比設置，適配各種量程需求

你是否擔心電流互感器變比與儀表不匹配，導致顯示數值不準？

MD194I-9X1支持通過面板按鍵任意設置顯示倍率（1~9999），軟件調校，內部無電位器，精度高、穩定性好、長期工作免調校，可根據互感器變比靈活配置。

價值： 無論是一次側大電流還是二次側小信號，都能直接顯示實際電流值，安裝調試簡單快捷。

智能通訊功能，輕松實現遠程監控

你是否還在人工抄錄儀表數據，費時費力又容易出錯？

MD194I-9X1可選配RS485通訊接口，支持Modbus-RTU協議，可無縫接入各類電力監控系統和能源管理平臺。通訊采用RS-485電平，波特率默認9600BPS，傳輸距離遠，抗干擾能力強。

價值： 實現遠程數據采集和集中管理，大幅降低運維成本。

靈活的功能擴展，滿足個性化需求

你是否需要儀表具備報警輸出或模擬量變送功能？

MD194I-9X1可選配一路模擬量變送輸出（DC4-20mA/0-20mA/0-5V），可選帶上下限報警控制功能，還可選配兩路開關量輸入。

價值： 無論是報警聯動、PLC采集還是DCS系統接入，都能按需配置，一站滿足。

工業級設計，適應各種惡劣環境

你是否擔心儀表在高溫、潮濕、強電磁干擾環境下無法正常工作？

MD194I-9X1采用工業級元器件，工作溫度范圍-25℃～+55℃，相對濕度≤93%，絕緣電阻≥100MΩ，隔離耐壓2KV/50Hz/1min，平均無故障工作時間≥50000小時。

價值： 在各種復雜工業環境中都能穩定可靠運行，減少維護次數。

MD194I-9X1選型指南：

如何選擇合適的電流輸入規格？

MD194I-9X1的標準輸入電流為AC0-5A，適用于二次側電流為5A的電流互感器回路。建議根據被測回路額定電流選擇合適變比的互感器，一般互感器一次側額定電流取回路額定電流的1.2-1.5倍。

是否需要通訊功能？

需要遠程監控、集中抄表或接入能源管理系統：選擇帶RS485通訊功能（Modbus-RTU協議）的版本

僅需本地顯示：選擇基礎版本即可，性?xún)r(jià)比更高

是否需要模擬量輸出？

需要將電流信號送入PLC、DCS或工控系統：選擇帶DC4-20mA變送輸出功能的版本

僅需現場顯示：無需選配模擬量輸出

是否需要報警控制功能？

需要對電流超限情況發出聲光報警或聯動控制：選擇帶上下限報警控制功能的版本

僅需監測顯示：無需選配報警功能

外形尺寸與開孔確認

MD194I-9X1采用96×96mm標準方形面板式設計，開孔尺寸91×91mm。選型前請確認配電柜面板開孔尺寸，如需其他尺寸（如72×72mm、120×120mm），可選用MD194I-2X1等其他系列型號。

  典型應用場景：

  MD194I-9X1單相數顯電流表廣泛應用于以下領域：

  工礦企業配電系統：工廠車間、生產線、空壓機、水泵等單相大功率設備的電流監測與能耗管理

  商業建筑電力監控：商業綜合體、寫字樓、商場的配電柜電流參數測量與電力安全監控

  樓宇自動化系統：智能建筑的配電箱電流監測，與樓宇自控系統聯動

  老舊設備改造升級：替代傳統6L2、42L6系列指針式電流表，實現數字化顯示，無需更換原有互感器和線路

  自動化控制系統：為PLC、工控機提供實時的電流數據采集

  能源管理考核：企業內部電力成本核算與能耗考核的基礎數據采集

常見疑問解答：

問：MD194I-9X1的測量精度是多少？

答：MD194I-9X1的測量精度為0.5級，采用真有效值測量技術，符合GB/T13978-1992標準要求。

問：MD194I-9X1是否支持RS485通訊？

答：MD194I-9X1可選配RS485通訊功能，支持Modbus-RTU協議，可與大多數電力監控系統和工控軟件兼容。

問：MD194I-9X1可以直接接入多大電流？

答：MD194I-9X1可直接接入AC0-5A電流，大于5A的回路需配合電流互感器使用。測量值可通過面板按鍵設置顯示倍率，直接顯示一次側實際電流值。

問：MD194I-9X1的安裝尺寸是多少？

答：MD194I-9X1的外形尺寸為96×96×78mm，開孔尺寸為91×91mm，采用面板式安裝方式。

問：MD194I-9X1能否替代現有的6L2指針式電流表？

答：可以。MD194I-9X1作為數顯儀表，可直接替代6L2-A、42L6-A等指針式電流表，安裝尺寸兼容，精度更高，讀數更直觀。

問：購買MD194I-9X1后提供哪些技術支持？

答：我們提供免費的選型指導、安裝調試培訓和技術咨詢服務，產品提供2年質保，終身維護。

問：MD194I-9X1和MD194U-9X1有什么區別？

答：MD194I-9X1為單相數顯電流表，專用于電流測量；MD194U-9X1為單相數顯電壓表，專用于電壓測量。兩者外觀尺寸一致，可根據實際監測需求靈活選配。

問：MD194I-9X1能否輸出4-20mA信號？

答：可以選配。MD194I-9X1支持選配一路模擬量變送輸出，可輸出DC4-20mA、0-20mA或0-5V信號，方便接入PLC或DCS系統。

邦華電氣作為專業的電力儀表生產廠家，擁有十多年的行業經驗和技術積累，致力于為客戶提供高品質、高可靠性的電力計量與監測產品。無論您是需要單臺MD194I-9X1數顯電流表，還是整套電力監控系統解決方案，我們都能為您量身定制最適合的方案。如果您對MD194I-9X1單相數顯電流表感興趣或有任何技術問題，歡迎隨時聯系我們的技術工程師，我們將竭誠為您服務。
