HL194I-9X1數顯電流表 —— 以可靠賦能運維

HL194I-9X1數顯電流表概述：

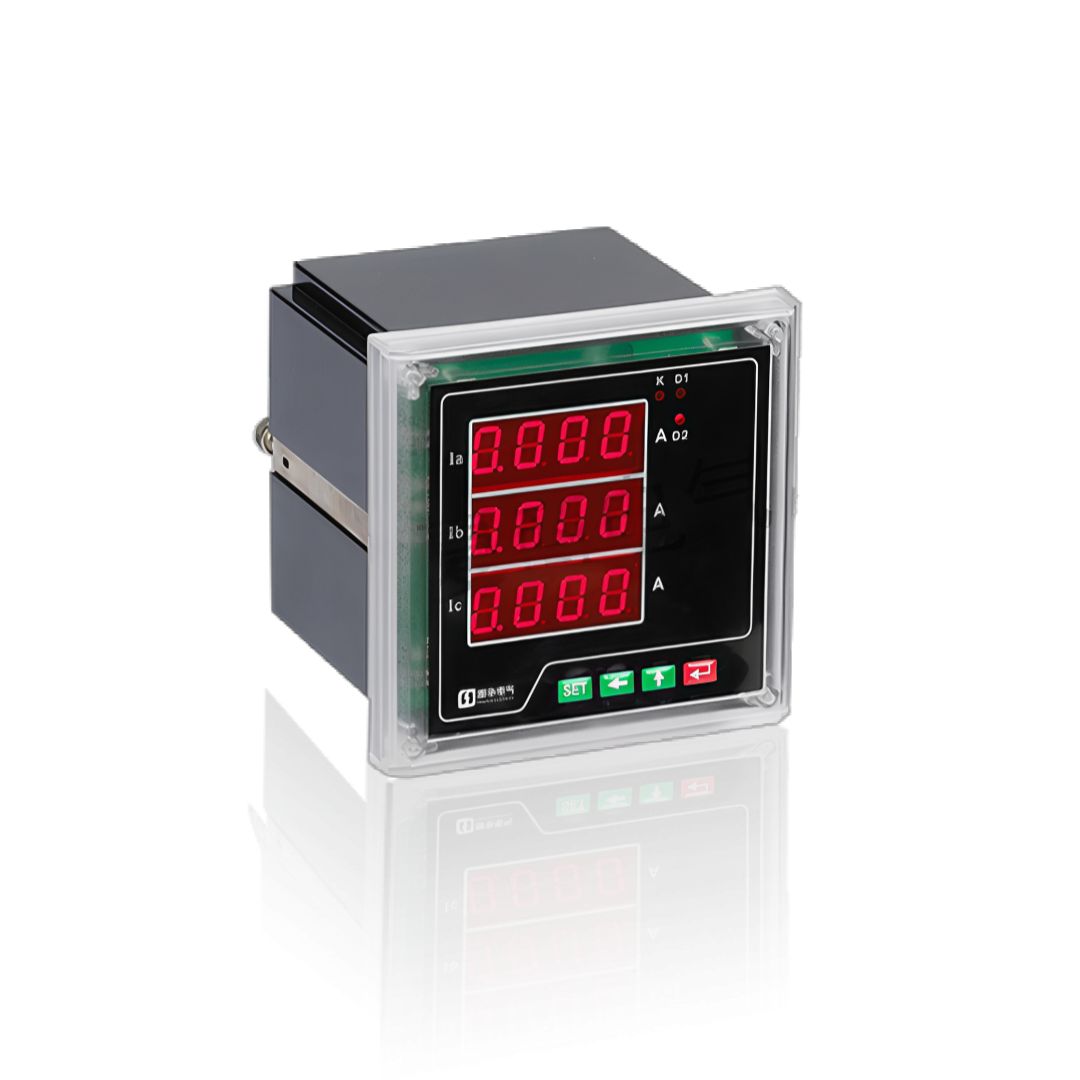

您的電氣系統需要實時掌握電流參數變化，才能及時發現過載、不平衡等潛在風險。邦華電氣 HL194I-9X1 數顯電流表專為單相交流電流測量設計，采用高亮度 LED 數碼管顯示，即使強光環境下也能清晰讀數。產品融合工業級元器件與先進數字信號處理技術，具備0.5 級高精度測量、寬電壓電源輸入 (AC/DC 85~264V)、RS485 通訊等核心特性。與傳統指針式儀表相比，HL194I-9X1 響應速度更快、測量精度更高、安裝維護更便捷，是替代 6L2-A/V、42L6-A/V 指針表的理想選擇。所有產品符合 GB/T 17215 系列標準，通過 CCC 認證，保障測量數據的準確性與可靠性。

HL194I-9X1數顯電流表相關系列電力儀表產品型號：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 72×72mm 和 120×120mm 兩種主流標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以HL194 系列為核心，完整覆蓋用戶指定的HL194I-2X1、HL194U-2X1、HL194I-9X1、HL194U-9X1。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋 48×96mm 和 96×96mm 兩種標準盤面尺寸，功能簡捷可靠，廣泛應用于各類配電盤柜的基礎參數監測。

多功能電力儀表

邦華電氣多功能電力儀表以HL194E 系列為核心，主打HL194E-2S4基礎款多功能電力儀表。提供基礎全電量測量功能，支持電能累計和總諧波失真 (THD) 分析，性價比高，廣泛應用于各類中小型電力監控系統。

多功能電能表

邦華電氣多功能電能表完整覆蓋用戶指定的DTSD862、DSSD862。支持三相四線和三相三線制測量，具備高精度電能計量功能，帶有全電量監測能力，支持多費率分時計費和遠程通訊。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，完整覆蓋用戶指定的DTSD862-DL、DSSD862-DL。提供高精度全電量測量和四象限電能計量功能，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

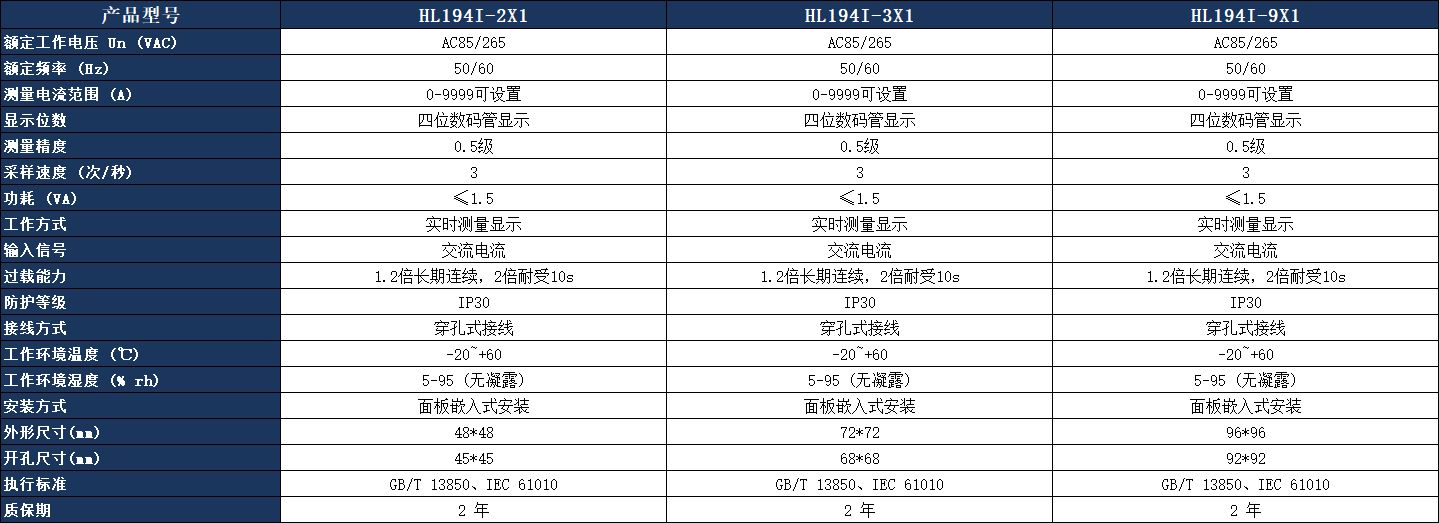

HL194I-9X1數顯電流表核心參數表：

選型指南：

按安裝方式選型

面板式安裝：推薦 HL194I-9X1/HL194U-9X1、HL194E-2S4、DTSD862/DSSD862，適合配電柜正面安裝，讀數直觀

導軌式安裝：選擇 DTSD862-DL/DSSD862-DL，35mm DIN 標準導軌，安裝便捷，節省空間

窄型安裝：HL194I-2X1/HL194U-2X1（48×96mm），適配狹小安裝空間

按功能需求選型

HL194I-9X1 選型要點

確認額定輸入電流（1A/5A），匹配 CT 變比

選擇是否需要報警輸出（2 路繼電器，選配）

確認輔助電源類型（AC/DC 85~264V 通用）

預留 RS485 通訊接口，便于后期系統擴展

安裝與使用指南

HL194I-9X1 安裝步驟：

開孔準備：在配電柜面板上開 92×42mm 安裝孔（適配 96×48mm 面板）

儀表固定：將 HL194I-9X1 嵌入開孔，用附帶卡子固定，確保安裝牢固

接線操作：

電流輸入：L1、L2 接 CT 二次側（1A/5A），嚴禁開路

電源輸入：V+、V - 接 AC/DC 85~264V 電源

通訊接口：A、B 接 RS485 總線，注意極性

參數設置：通過面板按鍵設置 CT 變比、通訊地址等（詳見HL194I-9X1 說明書）

通電測試：檢查電源、顯示、測量值是否正常

日常使用與維護

定期清潔儀表表面，避免灰塵影響散熱

避免劇烈振動和沖擊，防止內部元件損壞

通訊故障排查：檢查接線是否牢固，通訊地址和波特率是否匹配

測量偏差處理：重新校準或聯系邦華電氣技術支持（2 年質保期內免費）

應用場景案例：

工業廠房電機監測

某汽車零部件廠采用 HL194I-9X1 監測空壓機、水泵等電機電流，實時掌握設備運行狀態。當電流異常升高時，通過報警輸出聯動控制回路，避免電機過載燒毀，每年減少設備維修成本約 30 萬元。同時，通過 RS485 通訊將數據上傳至能源管理系統，分      析電機運行效率，優化負載分配，實現節能 12%。

商業建筑配電系統

某大型購物中心選用 HL194I-9X1+HL194U-9X1 組合，監測各樓層配電箱電流電壓。配合 HL194E-2S4 多功能表實現電能分項計量，為物業管理提供精準能耗數據，通過數據分析發現空調系統存在的浪費問題，優化運行策略后每月節省電費約 5 萬元。

新能源電站輔助監測

在某光伏電站，DTSD862-DL 導軌式電能表用于逆變器輸出計量，HL194I-9X1 監測匯流箱支路電流，實時檢測支路故障，提高系統可靠性。同時，通過 Modbus 協議將所有數據上傳至電站監控平臺，實現遠程運維，減少現場巡檢工作量 60%。

常見問題解答：

Q：電力儀表的精度等級是什么意思？

A：精度等級表示測量誤差的最大允許值，如 HL194I-9X1 的 0.5 級表示測量誤差≤±0.5%，0.5S 級電能表（如 DTSD862）在低負載下仍保持高精度，適合電能計量場景。

Q：HL194I-9X1 數顯電流表可以測量哪些參數？

A：HL194I-9X1 專注測量單相交流電流，配合 HL194U-9X1 可測量電壓，如需全參數監測可選擇 HL194E-2S4 多功能表，支持電壓、電流、功率、電能等全參數測量。

Q：導軌式電能表和面板式電能表有什么區別？

A：導軌式（如 DTSD862-DL）采用 35mm DIN 導軌安裝，適合分布式小電流系統；面板式（如 DTSD862）嵌入式安裝，適合配電柜正面，讀數更直觀，功能更豐富。

Q：HL194I-9X1 支持哪些通信協議？

A：HL194I-9X1 標配 RS485 通訊接口，支持 Modbus-RTU 協議，可與 PLC、SCADA 系統或邦華電氣能源管理平臺無縫對接，實現數據遠程傳輸與監控。

Q：HL194I-9X1 的安裝尺寸是多少？

A：HL194I-9X1 面板尺寸 96×48mm，開孔尺寸 92×42mm，采用標準嵌入式安裝，適配絕大多數配電柜設計。詳細安裝圖紙請參考HL194I-9X1 說明書。

Q：邦華電氣的電力儀表有哪些認證？

A：所有產品均通過 CCC 認證、ISO9001 質量體系認證，符合 GB/T 17215-2021 國家標準，部分出口產品通過 CE 認證，確保產品質量與安全性。

Q：產品的質保期是多久？

A：邦華電氣所有電力儀表提供2 年質保，質保期內非人為損壞免費維修或更換，終身提供技術支持和配件供應。

Q：如何讀取 HL194I-9X1 的數據？

A：直接讀取 LED 數碼管顯示的電流值，通過按鍵切換顯示變比、最大值等參數；也可通過 RS485 通訊接口遠程讀取實時數據和歷史記錄，具體操作詳見HL194I-9X1 說明書。

Q：可以定制特殊功能的 HL194I-9X1 嗎？

A：支持定制服務，如增加模擬量輸出、擴展報警觸點、特殊量程定制等，滿足您的個性化需求，定制周期一般為 7-15 個工作日。

Q：訂貨后多久可以發貨？

A：標準型號 HL194I-9X1、HL194U-9X1 等現貨供應，付款后 1-3 個工作日發貨；定制產品根據復雜度 7-15 個工作日發貨，批量采購可提供更短交期。

Q：HL194I-9X1 和 HL194I-2X1 有什么區別？

A：主要區別在于安裝尺寸：HL194I-9X1 為 96×48mm（橫向），HL194I-2X1 為 48×96mm（縱向），功能和精度完全一致，可根據安裝空間選擇。

Q：如何獲取 HL194I-9X1 參數表和說明書？

A：可在邦華電氣官網下載電子版HL194I-9X1 參數表和HL194I-9X1 說明書，或聯系銷售工程師獲取紙質版，同時提供免費技術咨詢服務。

邦華電氣專注于電力儀表研發、生產和銷售 10 余年，擁有完善的質量管理體系和專業的技術團隊。我們提供從產品選型、安裝指導到售后維護的一站式服務，致力于為您提供高性價比的電力監測解決方案。無論您是需要單臺 HL194I-9X1 數顯電流表還是批量采購全系列產品，我們都能滿足您的需求。如需了解更多產品信息、獲取HL194I-9X1 說明書或報價，歡迎聯系我們的銷售工程師，我們將竭誠為您服務。
