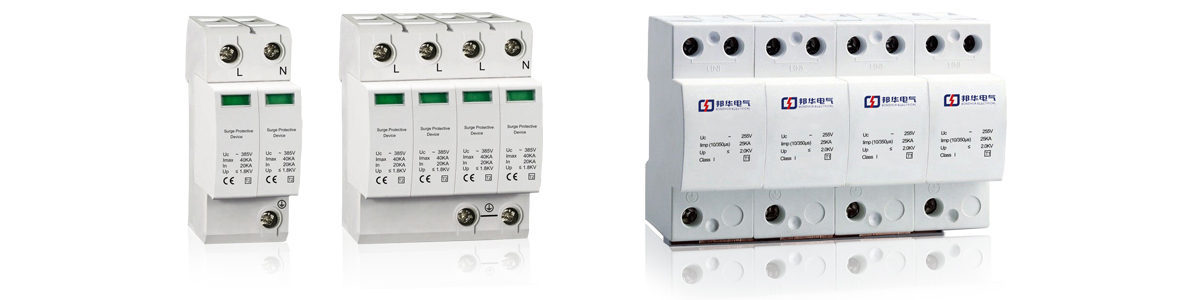

CGNU1-D/20/420/4P 電源防雷器
閱讀次數：1189 發布時間：2020-09-10
◆產品說明:
CGNU1-D/20/420/4P 電源防雷器(以下簡稱SPD)適用于交流50/60HZ,額定電壓至380V的IT、 TT、 TN-C、 TN-S、TN-C-S，等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1: 1998-02標準的第1I級電涌保護器。D類電涌保護器。SPD具有共模(MC)和(MD)差模保護方式
SPD符合GB1 8802.1/IEC61643-1.
◆工作原理:
1、SPD為一端口，能觸電保護，戶內式固定安裝，電壓限制型。
2. SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其網上脫離，同時給出指示信號。正常I作時可視窗口顯示綠色，失效脫離后顯示紅色。
3、IP+N, 2P+N, 3P+N的SPD由1P, 2P, 3P的SPD+NPE零地保護模塊組成，應用與TN-S, TN-C-S等供電系統。
◆安裝:
1、CGNU1-D/20/420/4P 電源防雷器安裝在LPZOA或者LPZOB區與LPZ1區交界處，采用35mm的標準安裝，連接銅質導線為2.5-16mm。
2、SPD每極必須設置保護一使用熔斷器或小型斷路器。
3、適用于住戶配電箱、計算機設備、 信息設備。電子設備及控制設備前呀最近的插座箱內。

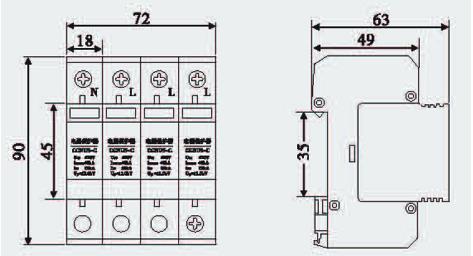

◆外型尺寸圖:

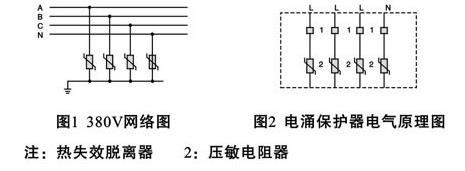

◆原理圖：
◆技術參數：
型號規格 | CGNU1-D | ||||||
極數 | 1P | 1P+N | 2P | 2P+N | 3P | 3P+N | 4P |
電網運行電壓Un(V) | 220/380 | 380 | 380 | 380 | |||
最大持續工作電壓Uc(V) | 320/385/420 | 385/420 | 320/385/420 | 220/385 | |||
電壓保護水平Up(kV)< | 1.3/1.5/1.8 | 1.8/2.0 | 1.5/1.8/2.0 | 1.0/1.8 | |||
最大放電電流 | 10/20 | ||||||
標稱放電電流 | 5/10 | ||||||
響應時間ns | <25. | ||||||
防護等級 | IP20 | ||||||
用途 | 進線三級保護 | ||||||
相關產品型號：CGNU1-D/20/420/4P、CGNU1-C/40/420/4P、CGNU1-B/60/420/4P、CGNU1-B/80/420/4P、CGNU1-B/100/420/4P、CGNU1-B/120/420/4P、CGNU10-25/4P、CGNU1-B/100/4P
CGNU1-D/20/420/4P 電源防雷器(T2級)具有殘壓低、響應速度快、通流容量大，產品壽命長、維護簡單、安裝方便！十五年防雷經驗，CGNU1-D/20/420/4P技術可靠, 應用范圍廣, 價格合理，產品精良,性能優越!用心塑造安全!
