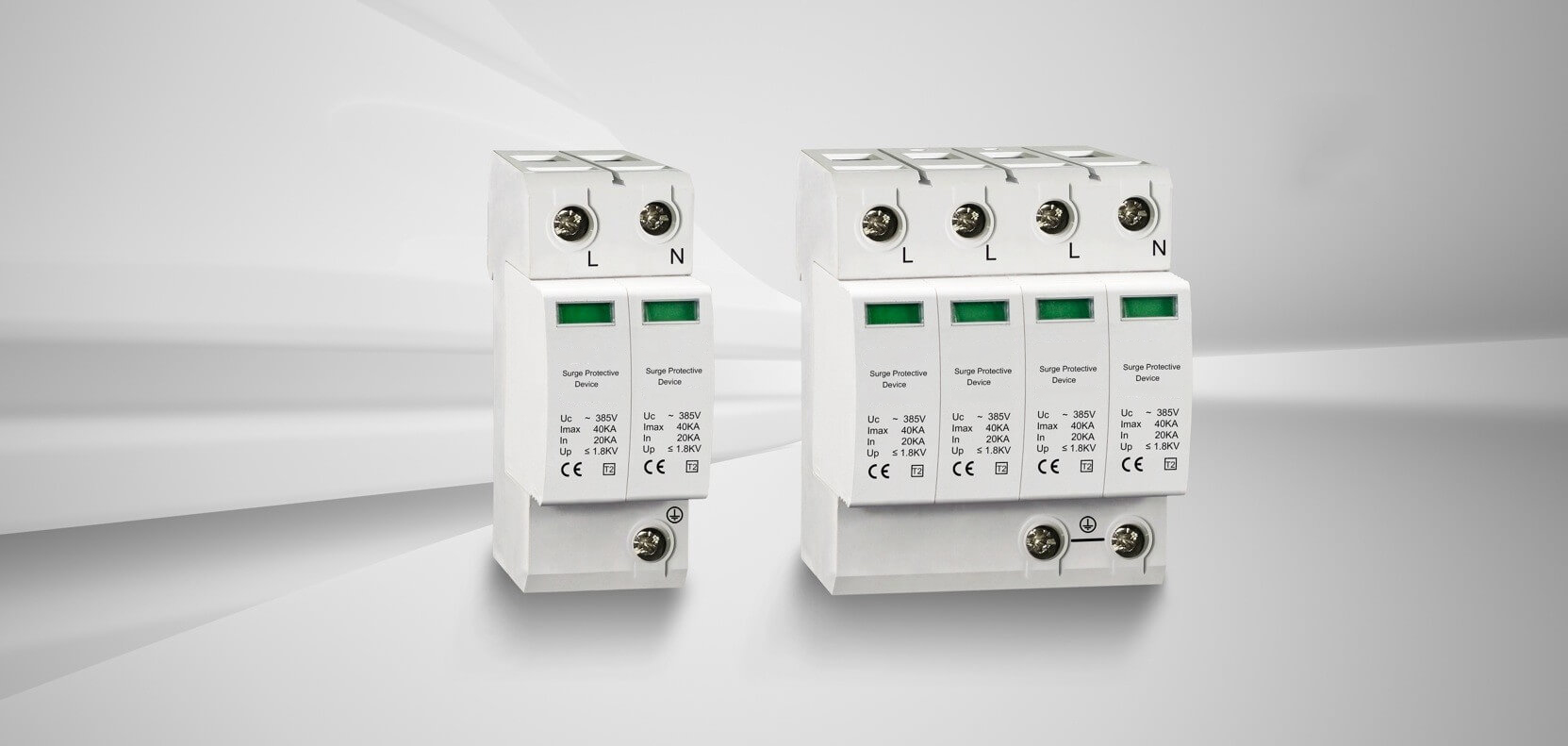

CGNU1-C/40/420/4P 電涌保護器(T2級)
閱讀次數:1248 發布時間:2020-09-10

◆產品說明:
CGNU1-C/40/420/4P(以下簡稱SPD)適用于交流50/60HZ,額定電壓至380V的IT、TT. TN-C、 TN-S、 IT等供電系統,CGNU1-C/40/420/4P對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。
◆安裝:
CGNU1-C/40/420/4P安裝在LPZ1或LPZ3交界處,連接銅導線為2.5-35mm2。適用住宅配電箱、計算機設備、信息設備、電子設備及控制設備前或最近的插座箱內。
CGNU1-C/40/420/4P安裝在LPZOB或L PZ1區與PZ2交界處,連接銅導線為2.5-35mm2.
◆遙信觸點:
CGNU1-C/40/420/4P保護器可以制作帶有遙信觸點,遙信觸點有一組轉換觸點,11中簧、11和12動斷、 11和14動合,遙信觸點有一組常開12和14,如果保護器的模塊或者多個模塊失效,觸點將閉合、斷開送出故障信息。

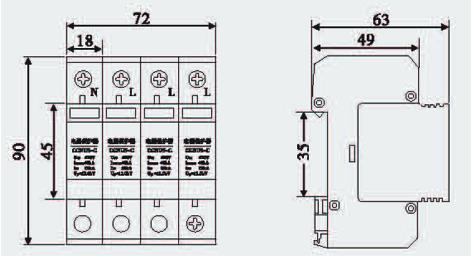

◆外型尺寸圖:

◆原理圖:

◆技術參數:
型號規格 | CGNU1-40 | CGNU1-20 |
電網運行電壓Un(V) | 380/220 | 380/220 |
最大持續工作電壓Uc(V) | 420/275 | 420/275 |
電壓保護水平Up(kV)< | 2.0/1.0 | 2.0/1.0 |
最大放電電流(8/20us)Lmax(kA) | 40 | 20 |
標稱放電電流(8/20us)IN(KA) | 20 | 10 |
響應時間ns | <25 | |
防護等級 | IP20 | |
安裝 | 35mm軌道 | |
-外殼材料 | -組轉換,常開 | |
遠程遙信觸點類型 | 阻燃增強PC | |
端子性能 | AC220V1ADC30V1ACOS中=1 | |
遠程遙信端子導體載面 | 1.5mm單股線/多股線 | |
相關產品型號:CGNU1-D/20/420/4P、CGNU1-C/40/420/4P、CGNU1-B/60/420/4P、CGNU1-B/80/420/4P、CGNU1-B/100/420/4P、CGNU1-B/120/420/4P、CGNU10-25/4P、CGNU1-B/100/4P
CGNU1-C/40/420/4P 電涌保護器(T2級)具有殘壓低、響應速度快、通流容量大,產品壽命長、維護簡單、安裝方便!十五年防雷經驗,技術可靠, 應用范圍廣, 價格合理,產品精良,性能優越!用心塑造安全!
