TGQ1NP-100A/4P雙電源開關｜TGQ2NP-100A/4P  雙電源轉換開關

一、TGQ1NP-100A/4P、TGQ2NP-100A/4P 等雙電源開關產品說明

我們的TGQ1NP-100A/4P、TGQ2NP-100A/4P、TGQ3-100A/4P等雙電源自動轉換開關，可實現市電 - 市電、市電 - 發電等雙路電源間的自動投切，當主電源出現斷電、欠壓、缺相等故障時，快速切換至備用電源，全程無需人工干預，保障負載供電連續性，廣泛應用于商業建筑、工業廠房、醫療消防、數據中心及老舊配電改造等場景。

我們的雙電源自動轉換開關有CB 級、PC 級、經濟型及經典款四大系列，型號齊全、規格完整，適配交流 50Hz、額定工作電壓 AC230V（2P）/AC400V（3P/4P）的配電系統。適用范圍廣，價格合理，質量有保障，符合GB/T 14048.11國家標準。

CB 級（TGQ1NP 系列）：集成過載、短路保護功能，自帶斷路器保護特性，適用于末端配電回路，爆款型號包含TGQ1NP-63A/2P/3P/4P、TGQ1NP-100A/2P/3P/4P、TGQ1NP-160A/2P/3P/4P、TGQ1NP-250A/2P/3P/4P、TGQ1NP-400A/3P/4P、TGQ1NP-630A/3P/4P、TGQ1NP-800A/3P/4P。

PC 級（TGQ2NP 系列）：隔離型設計，無過流保護，專注電源切換，具備高短時耐受電流能力，適配消防、醫療、數據中心等一級負荷場景，核心型號有TGQ2NP-63A/2P/3P/4P、TGQ2NP-100A/2P/3P/4P、TGQ2NP-160A/2P/3P/4P、TGQ2NP-250A/2P/3P/4P、TGQ2NP-400A/3P/4P、TGQ2NP-630A/3P/4P、TGQ2NP-800A/3P/4P。

經濟型（TGQ3 系列）：NEXTG-3 平臺研發，模塊化設計、體積緊湊、性價比突出，適配中小型商業、民用場景，主流型號為T(mén)GQ3-32A/2P/3P/4P、TGQ3-63A/2P/3P/4P、TGQ3-100A/2P/3P/4P、TGQ3-250A/2P/3P/4P。

經典款（TGQ1N 系列）：老款祥云 3.0 平臺成熟產品，性能穩定、通用性強，與 TGQ1NP 系列可互相替代，型號包含TGQ1N-63、TGQ1N-125、TGQ1N-160、TGQ1N-250、TGQ1N-320、TGQ1N-400、TGQ1N-630、TGQ1N-800。

二、TGQ1NP-100A/4P、TGQ2NP-100A/4P 等雙電源開關產品特點

1、極速無感切換，杜絕供電中斷：全系實現0.08 秒毫秒級快速切換，觸頭切換時間僅 0.02 秒，主電源故障時無縫銜接備用電源，負載設備無斷電感知，杜絕數據丟失與設備損壞風險。

2、分級防護，安全可靠：CB 級（TGQ1NP/TGQ1N）集成過載、短路雙重保護，故障時自動脫扣，保護線路與設備；PC 級（TGQ2NP）隔離型結構，具備高短時耐受電流，滿足一級負荷隔離要求；全系采用阻燃外殼、防誤操作設計，安全性拉滿。

3、全規格覆蓋，適配各類配電場景：電流規格覆蓋32A-800A，極數包含 2P/3P/4P，兼容 AC230V/400V 電壓系統，無論是單相末端回路還是三相四線核心配電，均有型號精準匹配。

4、嚴苛品控，適配復雜工況：核心部件采用優質觸頭與阻燃材料，通過高溫、潮濕、鹽霧等極限環境測試，可在 - 40℃至 + 70℃環境穩定運行，高海拔（4000m）無需降容，適配各類惡劣工況。

5、智能控制，操作靈活：配備智能控制器，支持自投自復、自投不自復、電網 - 發電機多種工作模式，可手動強制切換、遠程控制，部分型號支持消防聯動，適配智能化配電系統。

6、緊湊設計，安裝便捷：TGQ3 系列采用熱插拔與模塊化技術，相比傳統產品節省空間 30%-54%，全系支持導軌式、固定式安裝，接線便捷，適配各類標準配電箱，維護無需拆整機。

三、TGQ1NP-100A/4P、TGQ2NP-100A/4P 等雙電源開關主要技術參數

（一）CB 級 TGQ1N/TGQ1NP 系列核心參數

（二）PC 級 TGQ2NP 系列核心參數

四、TGQ1NP-100A/4P、TGQ2NP-100A/4P 等雙電源開關全系列型號及介紹

（一）CB 級（TGQ1NP 系列 + 經典款 TGQ1N 系列）

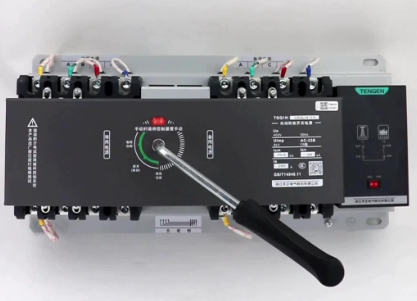

TGQ1NP-63A/2P/3P/4P、TGQ1N-63：小電流爆款，額定電流 63A，適配末端照明、插座、小型設備回路，家裝、商鋪、小型改造項目首選，也是用戶高頻搜索的TGQ1NP-63/4A 雙電源說明書、內部結構等需求的對應型號。

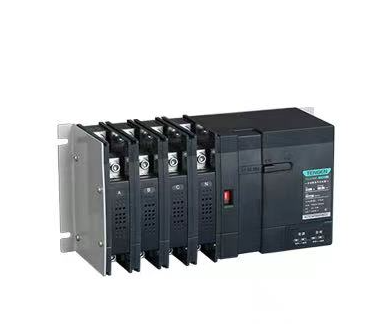

TGQ1NP-100A/2P/3P/4P、TGQ1N-125：全系第一流量爆款，額定電流 100A，寫字樓、小區、商業樓層主力型號，現貨充足、價格穩定，對應tgq1np-100a 4p、TGQ1NP-100A 4P等高頻搜索詞。

TGQ1NP-160A/2P/3P/4P、TGQ1N-160：中型負荷熱門，額定電流 160A，園區動力、中型消防回路高頻選型。

TGQ1NP-250A/2P/3P/4P、TGQ1N-250：商場應急、廠區輔助動力常用，額定電流 250A，適配中型動力回路。

TGQ1NP-400A/3P/4P、TGQ1N-400：大型廠區分支、市政建筑動力總閘，額定電流 400A，大電流配電主力，對應TGQ1N-400L 4B等用戶搜索需求。

TGQ1NP-630A/3P/4P、TGQ1N-630：產業園區主干、超高層分路，額定電流 630A，核心大電流回路專用。

TGQ1NP-800A/3P/4P、TGQ1N-800：重工業車間、大型公共建筑總配電，額定電流 800A，超大電流場景適配。

TGQ1N-320：特殊負荷專用，額定電流 320A，介于 250A-400A 之間的過渡規格，適配小眾中型動力回路。

（二）PC 級（TGQ2NP 系列）

TGQ2NP-63A/2P/3P/4P：精密負荷專用，額定電流 63A，弱電機房、精密儀器、小型消防末端適配。

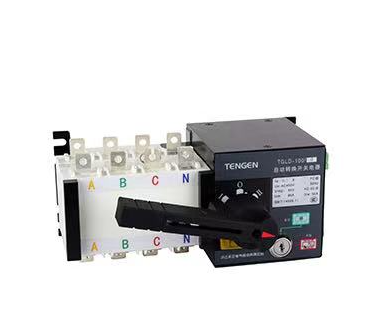

TGQ2NP-100A/2P/3P/4P：PC 級第一剛需爆款，額定電流 100A，消防、醫療、中小型數據中心強制選型，是工程圖紙高頻標配型號。

TGQ2NP-160A/2P/3P/4P：核心配電熱門，額定電流 160A，園區核心、大型商超應急、醫療備用配電主力，對應tgq2np-160a等用戶搜索需求。

TGQ2NP-250A/2P/3P/4P：消防泵組、生產線、醫療核心設備專用，額定電流 250A，一級負荷常用。

TGQ2NP-400A/3P/4P：大型綜合體、三甲醫院總應急，額定電流 400A，大電流一級負荷適配。

TGQ2NP-630A/3P/4P：數據中心集群、超高層主干，額定電流 630A，核心大電流隔離配電專用。

TGQ2NP-800A/3P/4P：重工業、軌道交通配套，額定電流 800A，超大電流一級負荷場景適配。

（三）經濟型（TGQ3 系列）

TGQ3-32A/2P/3P/4P：極小電流專用，額定電流 32A，單相小回路適配，用量較少。

TGQ3-63A/2P/3P/4P：家用 / 小商業爆款，額定電流 63A，民宿、便利店、小型辦公備用電源專用。

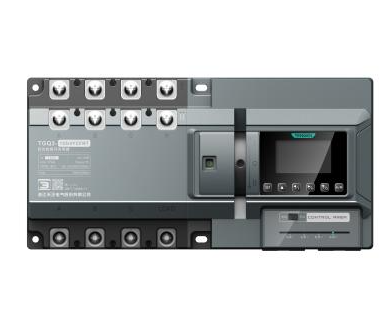

TGQ3-100A/2P/3P/4P：經濟型第一走量爆款，額定電流 100A，物業、小區、中小型門店首選，性價比拉滿。

TGQ3-250A/2P/3P/4P：中型預算優選，額定電流 250A，小型工廠、普通消防配套、園區分支常用。

五、CB 級與 PC 級雙電源開關怎么選擇？

CB 級（TGQ1NP/TGQ1N）與 PC 級（TGQ2NP）核心差異在于保護功能、結構設計與適用場景，選型需結合負荷等級、安全需求與預算綜合判斷：

1、核心定義

CB 級：集成斷路器保護，具備過載、短路保護功能，故障時可自動脫扣切斷電源，“切換 + 保護” 二合一，價格相對親民，對應tgq1np 是什么型號、TGQ1NP-63/4A 是 CB 級的嗎等用戶疑問。

PC 級：隔離型結構，無過流保護功能，僅負責電源切換，專注切換、高耐受電流，價格高于 CB 級，對應tgq2np 是什么型號等用戶搜索需求。

2、適用場景

選 CB 級：末端配電回路（照明、插座、普通設備）、非一級負荷場景、預算有限的中小型項目，如小區住戶配電、商鋪、小型廠房末端回路，優先選 TGQ1NP 系列或 TGQ1N 系列。

選 PC 級：一級負荷場景（消防、醫療、數據中心、精密儀器）、對供電連續性要求極高、需隔離保護的核心回路，如消防泵、醫院手術室、服務器機房，必須選 TGQ2NP 系列。

3、關鍵區別對比

六、TGQ1NP-100A/4P、TGQ2NP-100A/4P 等雙電源開關應用場景

適配全行業、全場景配電需求：

1、商業建筑：寫字樓、商場、酒店、綜合體，保障照明、電梯、空調、消防設備持續供電，爆款型號為T(mén)GQ1NP-100A/4P、TGQ2NP-100A/4P。

2、民生住宅：高層小區、公寓、別墅，保障住戶照明、家電、二次供水設備不間斷運行，常用型號為 TGQ1NP-63A/4P、TGQ3-63A/4P。

3、工業生產：工廠車間、生產線、倉儲中心，防止生產設備停運、原材料損耗、產能損失，常用型號為 TGQ1NP-250A/4P、TGQ2NP-250A/4P。

4、公共設施：醫院、學校、體育館、高鐵站、機場，保障醫療設備、教學設備、公共照明、應急設施供電，核心型號為 TGQ2NP-100A/4P、TGQ2NP-160A/4P。

5、數據通信：數據中心、機房、基站，防止服務器宕機、數據丟失、網絡中斷，常用型號為 TGQ2NP-100A/4P、TGQ2NP-63A/4P。

6、消防應急：消防泵、噴淋系統、排煙風機、應急照明，火災時保障消防設備持續運行，優先選用 PC 級 TGQ2NP 系列。

7、特殊場景：高海拔地區、低溫環境、鹽霧潮濕區域（如沿海項目、化工園區），適配惡劣工況。

七、具體選型建議或指南

1、按負荷電流選型（核心優先）

小電流（≤63A）：優先TGQ1NP-63A/4P、TGQ2NP-63A/4P、TGQ3-63A/4P、TGQ1N-63。

標準電流（100A）：全系通用爆款，優先TGQ1NP-100A/4P、TGQ2NP-100A/4P、TGQ3-100A/4P、TGQ1N-125。

中型電流（160-250A）：優先TGQ1NP-160A/4P、TGQ1NP-250A/4P、TGQ2NP-160A/4P、TGQ3-250A/4P、TGQ1N-160/250。

大電流（≥400A）：優先TGQ1NP-400A/4P、TGQ2NP-400A/4P、TGQ1N-400/630/800。

2、按負荷等級選型

一級負荷（消防、醫療、數據中心）：強制選 PC 級 TGQ2NP 系列。

二級 / 三級負荷（普通商業、住宅、工業末端）：優先選 CB 級 TGQ1NP/TGQ1N 系列。

預算敏感中小型項目：優先選經濟型 TGQ3 系列。

3、按極數選型

單相回路（220V）：選 2P 型號。

三相三線回路（380V，無零線）：選 3P 型號。

三相四線回路（380V，有零線）：選 4P 型號（主流常用）。

八、常見問題解答

問：tgq1np-100a 4P 是什么型號？是 CB 級嗎？

答：TGQ1NP-100A/4P 是、 CB 級雙電源開關，額定電流 100A、4 極，屬于 TGQ1NP 系列爆款型號，自帶過載、短路保護，適配三相四線末端配電回路。

問：tgq1np 是什么型號？和 tgq2np 有什么區別？

答：TGQ1NP 是、 CB 級雙電源開關系列，集成保護功能；TGQ2NP 是 PC 級雙電源開關系列，隔離型無保護，適配一級負荷，兩者保護功能、適用場景不同。

問：tgq1np 參數有哪些？

答：TGQ1NP 系列額定電壓 AC230V/400V、額定頻率 50Hz、額定電流 63A-800A、極數 2P/3P/4P、切換時間≤0.08 秒、防護等級 IP30，符合 GB/T 14048.11 標準。

問：TGQ1N-400L 4B 是什么意思？

答：TGQ1N-400L/4B 是、TGQ1N 系列型號，TGQ1N 為系列名、400 為殼架電流 400A、L 為分?jǐn)嗄芰Α? 為 4 極、B 為標準型控制器，屬于 CB 級雙電源開關。

問：tgq2np-160a 是什么型號？參數如何？

答：TGQ2NP-160A 是、PC 級雙電源開關，額定電流 160A，極數 2P/3P/4P 可選，額定電壓 AC400V，切換時間≤0.08 秒，適配消防、醫療等一級負荷場景。

問：TGQ1NP-63/4A 是 CB 級的嗎？有沒有說明書？

答：TGQ1NP-63/4A 是 CB 級雙電源開關，額定電流 63A、4 極、A 為經濟型控制器；產品標配說明書，包含安裝、接線、操作、維護說明，內部結構為斷路器 + 智能控制器 + 機械聯鎖組件。

總結

西安邦華電氣雙電源開關以全系列覆蓋、分級防護、極速切換、嚴苛品控為核心優勢，構建起 CB 級（TGQ1NP/TGQ1N）、PC 級（TGQ2NP）、經濟型（TGQ3）三大產品矩陣，型號齊全、規格完整，從 32A 小電流到 800A 大電流，從普通末端配電到一級核心負荷，全方位適配各類場景的不間斷供電需求。

TGQ1NP-100A/4P 與 TGQ2NP-100A/4P等雙電源開關具備高可靠性、高安全性與高適配性，不僅能有效避免供電中斷帶來的各類損失，更能適配惡劣工況、簡化安裝維護流程。為各類低壓配電系統筑牢 “不中斷、更安全” 的運行防線。

聯系西安邦華電氣免費獲取免費報價及技術支持。

西安邦華電氣竭誠為您服務！
