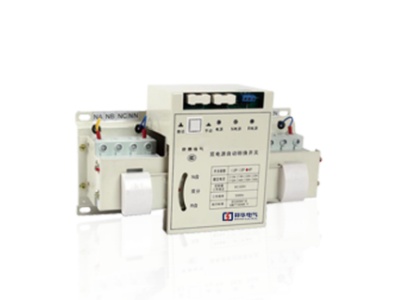

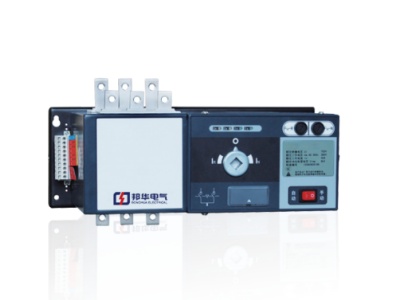

DW-ATS-100A/4P雙電源開關｜DW-PC-100A/4P自動轉換開關

一、DW-ATS-100A/4P、DW-PC-100A/4P 等雙電源開關產品說明

西安邦華電氣DW-ATS-100A/4P，DW-PC-100A/4P，RMQ6B-63/4P等雙電源自動轉換開關，作為低壓配電核心保障設備，專注雙路電源無縫切換，全系涵蓋CB 級 DW-ATS、ME-ATS 系列、PC 級 DW-PC 系列及 RMQ 專用系列，額定電流覆蓋 63A-3150A，適配 AC230V/400V、50Hz 低壓配電系統。產品嚴格遵循 GB/T 14048.11 標準，具備自動監測、快速投切、多重聯鎖功能，可在常用電源失壓、欠壓、缺相時毫秒級切換備用電源，全程無人值守，廣泛適配工業、商業、醫療、數據中心及老舊改造場景。如需選型支持，可點擊這里聯系西安邦華電氣。

二、DW-ATS-100A/4P、DW-PC-100A/4P 等雙電源開關產品特點

1、毫秒級無感切換：電磁驅動機構，切換速度≤1s，主電源故障無縫銜接備用電源，負載無斷電感知，杜絕設備損壞、數據丟失風險。

2、雙重聯鎖防誤：機械 + 電氣雙重聯鎖，徹底杜絕兩路電源同時合閘，從根源避免短路事故，適配高安全場景。

3、分級防護適配：CB 級自帶過載短路保護，末端配電免額外配保護；PC 級高隔離、高耐受，消防醫療一級負荷專用；RMQ 系列兼顧性價比與穩定性。

4、全規格全極數：電流 63A-3150A，極數 2P/3P/4P 全覆蓋，單相 / 三相、小電流 / 大電流場景均適配。

5、智能靈活可控：支持自投自復、自投不自復、發電機聯動，延時可調，適配消防聯動、遠程監控，運維便捷。

6、嚴苛品控耐用：優質觸頭 + 阻燃外殼，耐高溫、抗老化，適應 - 5℃~+40℃工況，機械壽命長，維護成本低。

三、DW-ATS-100A/4P、DW-PC-100A/4P 等雙電源開關主要技術參數

（一）CB 級（DW-ATS/ME-ATS 系列）

（二）PC 級（DW-PC 系列）

（三）RMQ 系列核心型號參數

四、DW-ATS-100A/4P、DW-PC-100A/4P 等雙電源開關全系列型號及介紹

（一）CB 級（DW-ATS/ME-ATS 系列，保護型）

集成斷路器過載、短路保護，末端配電優選，我們CB級的型號有：

DW-ATS 系列：DW-ATS-63A/2P/3P/4P、DW-ATS-100A/2P/3P/4P、DW-ATS-160A/2P/3P/4P、DW-ATS-250A/2P/3P/4P、DW-ATS-400A/3P/4P、DW-ATS-630A/3P/4P、DW-ATS-800A/3P/4P、DW-ATS-1250A/3P/4P、DW-ATS-1600A/3P/4P、DW-ATS-2000A/3P/4P、DW-ATS-2500A/3P/4P、DW-ATS-3150A/3P/4P。

ME-ATS 系列：ME-ATS-63A/2P/3P/4P、ME-ATS-100A/2P/3P/4P、ME-ATS-160A/2P/3P/4P、ME-ATS-250A/2P/3P/4P、ME-ATS-400A/3P/4P、ME-ATS-630A/3P/4P、ME-ATS-800A/3P/4P、ME-ATS-1250A/3P/4P、ME-ATS-1600A/3P/4P。

其中，

DW-ATS-63A/2P/3P/4P、ME-ATS-63A/2P/3P/4P：小電流爆款，家裝、商鋪、末端回路首選，適配dw-pc-63a相關選型。

DW-ATS-100A/2P/3P/4P、ME-ATS-100A/2P/3P/4P：全系走量王，寫字樓、小區、商業標配。

DW-ATS-160A/2P/3P/4P、ME-ATS-160A/2P/3P/4P：中型負荷主力，園區、中型消防回路常用。

DW-ATS-250A/2P/3P/4P、ME-ATS-250A/2P/3P/4P：商場、廠區輔助動力適配，中型工程常用。

DW-ATS-400A/3P/4P、ME-ATS-400A/3P/4P：大型廠區分支、市政動力總閘。

DW-ATS-630A/3P/4P、ME-ATS-630A/3P/4P：產業園、超高層主干配電。

DW-ATS-800A/3P/4P、ME-ATS-800A/3P/4P：重工業、大型公共建筑總配電。

DW-ATS-1250A/3P/4P、ME-ATS-1250A/3P/4P：超大工業樞紐適配。

DW-ATS-1600~3150A 系列：特大廠區、核心建筑總電源切換。

（二）PC 級（DW-PC 系列，隔離型）

高安全隔離設計，適配消防、醫療一級負荷，PC 級型號有：

DW-PC-63A/2P/3P/4P、DW-PC-100A/2P/3P/4P、DW-PC-160A/2P/3P/4P、DW-PC-250A/2P/3P/4P、DW-PC-400A/3P/4P、DW-PC-630A/3P/4P、DW-PC-800A/3P/4P、DW-PC-1250A/3P/4P、DW-PC-1600A/3P/4P、DW-PC-2000A/3P/4P、DW-PC-2500A/3P/4P、DW-PC-3150A/3P/4P。

其中，

DW-PC-63A/2P/3P/4P：精密負荷專用，機房、小型消防適配。

DW-PC-100A/2P/3P/4P：PC 級剛需爆款，消防、醫療、數據中心強制選型。

DW-PC-160A/2P/3P/4P：園區核心、商超應急主力。

DW-PC-250A/2P/3P/4P：消防泵、醫療核心設備適配。

DW-PC-400~3150A 系列：大型綜合體、數據集群、重工業一級負荷。

（三）RMQ 專用系列（細分場景適配）

涵蓋經濟型、小型化、工業級、發電機專用等品類，覆蓋 CB 級、PC 級全規格，全系具體型號明細如下：

RMQ3B 系列：經濟型 CB 級，包含RMQ3B-32S/2P/3P/4P、RMQ3B-63S/2P/3P/4P、RMQ3B-100S/2P/3P/4P、RMQ3B-125S/2P/3P/4P、RMQ3B-160S/2P/3P/4P、RMQ3B-250S/2P/3P/4P、RMQ3B-400S/3P/4P、RMQ3B-630S/3P/4P、RMQ3B-800S/3P/4P等全規格型號，適配普通物業、小型廠房、老舊線路改造，是RMQ3B-630S、RMQ3B-125S/4R、RMQ3B 參數等搜索需求對應產品。

RMQ5T 系列：標準 CB 級塑殼款，涵蓋RMQ5T-63/2P/3P/4P、RMQ5T-100/2P/3P/4P、RMQ5T-160/2P/3P/4P、RMQ5T-250/2P/3P/4P、RMQ5T-400/3P/4P、RMQ5T-630/3P/4P、RMQ5T-800/3P/4P全電流型號，民用建筑、工業配電通用，性能穩定適配常規工程選型。

RMQ5Y 系列：PC 級發電機專用款，代表型號RMQ5Y-125/2，另有RMQ5Y-63/2P/3P/4P、RMQ5Y-100/2P/3P/4P、RMQ5Y-160/2P/3P/4P、RMQ5Y-250/2P/3P/4P、RMQ5Y-400/3P/4P等規格，專為油機、發電機雙路切換設計，需遵循RMQ5Y-125/2 雙電源使用注意事項規范安裝操作。

RMQ5Z 系列：工業級 PC 隔離型，主流型號RMQ5Z-125/2P/3P/4P、RMQ5Z-250/2P/3P/4P、RMQ5Z-630/3P、RMQ5Z-800/3P/4P、RMQ5Z-63/2P/3P/4P、RMQ5Z-400/3P/4P，廣泛用于工廠、數據中心主干配電。

RMQ6B 系列：小型化 CB 級，主打RMQ6B-63/2P/3P/4P，搭配RMQ6B-100/2P/3P/4P、RMQ6B-250/2P/3P/4P，體積小巧、安裝省空間，適合家裝、商鋪末端小電流配電。

RMQ6G 系列：小型化 PC 隔離型，有RMQ6G-125/2P/3P/4P、RMQ6G-63/2P/3P/4P、RMQ6G-160/2P/3P/4P、RMQ6G-250/2P/3P/4P等型號，常與 RMQ5Z 做選型對比，是RMQ6G 和 RMQ5Z 區別咨詢的核心對照產品。

五、CB 級與 PC 級怎么選擇

1、CB 級（DW-ATS/ME-ATS/RMQ3B/RMQ5T/RMQ6B）：自帶過載短路保護，無需額外配保護，適合小區、商鋪、普通廠房末端、老舊改造項目；預算友好常規選型優先DW-ATS-100A/4P、RMQ6B-63/4P。

2、PC 級（DW-PC/RMQ5Y/RMQ5Z/RMQ6G）：高隔離、高短時耐受電流，消防、醫療、數據中心、發電機聯動等一級負荷必選；工程標配優先DW-PC-100A/4P、RMQ6G-125/4P。

3、RMQ 細分選型：經濟型改造選RMQ3B 全型號；標準民用工業選RMQ5T；發電機專用選RMQ5Y；工業隔離配電選RMQ5Z；小型末端 CB 級選RMQ6B；小型消防精密負荷選RMQ6G。

六、DW-ATS-100A/4P、DW-PC-100A/4P 等雙電源開關應用場景

1、商業建筑：寫字樓、商場，適配DW-ATS-100A/4P、DW-PC-100A/4P。

2、工業廠房：生產線、動力回路，常用DW-ATS-250A/4P、DW-PC-250A/4P、RMQ5Z-250。

3、醫療消防：手術室、消防泵、排煙風機，必選DW-PC 系列、RMQ6G 系列。

4、數據機房：服務器、UPS 供電，優選DW-PC-63A/4P、RMQ5Z-125。

5、老舊小區改造：配電更新、末端回路更換，適配RMQ3B-630S、RMQ6B-63。

6、發電機配套：工地、自備電站，專用RMQ5Y-125/2、RMQ5Z 全系列。

七、DW-ATS-100A/4P、DW-PC-100A/4P 等雙電源開關具體選型建議

1、按電流選型

≤63A：選DW-ATS-63A、DW-PC-63A、RMQ6B-63、RMQ3B-63S

100A~125A：選DW-ATS-100A、DW-PC-100A、RMQ5Z-125、RMQ6G-125、RMQ3B-125S

250A：選DW-ATS-250A、DW-PC-250A、RMQ5Z-250、RMQ6B-250

400A 及以上：選DW-ATS-400A 以上、DW-PC-400A 以上、RMQ3B-630S、RMQ5Z-630/RMQ5Z-800

2、按負荷等級選型

一級負荷（消防 / 醫療 / 機房 / 發電）：統一選用PC 級 DW-PC、RMQ5Y、RMQ5Z、RMQ6G全型號

二三級普通負荷（住宅 / 商鋪 / 普通廠房）：選用CB 級 DW-ATS、ME-ATS、RMQ3B、RMQ5T、RMQ6B全型號

3、按極數選型

單相 220V 回路：統一選 2P 型號

三相三線無零線：選用 3P 型號

三相四線帶零線工程主流：選用 4P 型號

八、DW-ATS-100A/4P、DW-PC-100A/4P 等雙電源開關常見問題

dw-pc-63a 是什么型號？： PC 級 63A 雙電源，隔離型無過載保護，適配機房、小型消防末端配電使用。

dw-ats-100a 和 me-ats-100a 區別？：同屬 CB 級 100A 規格，DW-ATS 為通用標配款，ME-ATS 多用于工程招投標項目，核心功能與性能基本一致。

RMQ3B 的參數有哪些？：RMQ3B 為經濟型 CB 級雙電源，額定電壓 AC400V，電流 32A-800A，轉換時間≤2s，熱門型號包含RMQ3B-630S、RMQ3B-125S/4R。

rmq5z-125 雙電源使用說明書包含哪些內容？：涵蓋接線方式、延時參數設置、自投自復 / 自投不自復切換、消防聯動操作及常見故障排查方法，同系列RMQ5Z-250、RMQ5Z-630、RMQ5Z-800設置邏輯一致。

RMQ6G 和 RMQ5Z 有什么區別？：RMQ6G 為小型化 PC 級，以RMQ6G-125為主，側重末端精密小負荷；RMQ5Z 為工業級大電流 PC 級，覆蓋 125A-800A，適配工廠、機房主干及發電機配電場景。

RMQ5Y-125/2 雙電源使用注意事項？：適配單相 220V 配電系統，安裝需固定牢固避免震動，禁止超載運行，發電機聯動使用時需核對相位，防止反送電隱患。

RMQ6G-125/4R 自動轉換開關是干嘛的？尺寸有多大？：屬于小型 PC 級雙電源，用于消防、機房末端雙路供電切換，標準柜體適配尺寸，可直接適配常規配電箱安裝。

RMQ5Z 雙電源設置方法怎么操作？：通過控制器面板調節延時時間、投切模式、電壓保護閾值，支持消防聯動啟停，同系列 63A-800A 設置步驟通用。

總結

西安邦華電氣提供的DW-ATS-100A/4P、DW-PC-100A/4P、RMQ6B-63/4P等雙電源自動轉換開關搭配 RMQ3B、RMQ5Z、RMQ6G、RMQ6B 、RMQ5Y，RMQ5T系列，覆蓋CB 級 DW-ATS/ME-ATS、PC 級 DW-PC、，63A-3150A 全規格覆蓋，型號齊全、分類清晰，適配民用、商業、工業、醫療、消防、發電機配套全場景不間斷供電需求。

同時，我們可以根據你的不同預算情況，不同負荷等級、不同安裝場景，為您匹配高性價比的產品，我們的雙電源性能穩定、現貨充足，現在咨詢可享價格優惠哦。

聯系西安邦華電氣免費獲取免費報價及技術支持。

西安邦華電氣竭誠為您服務！
