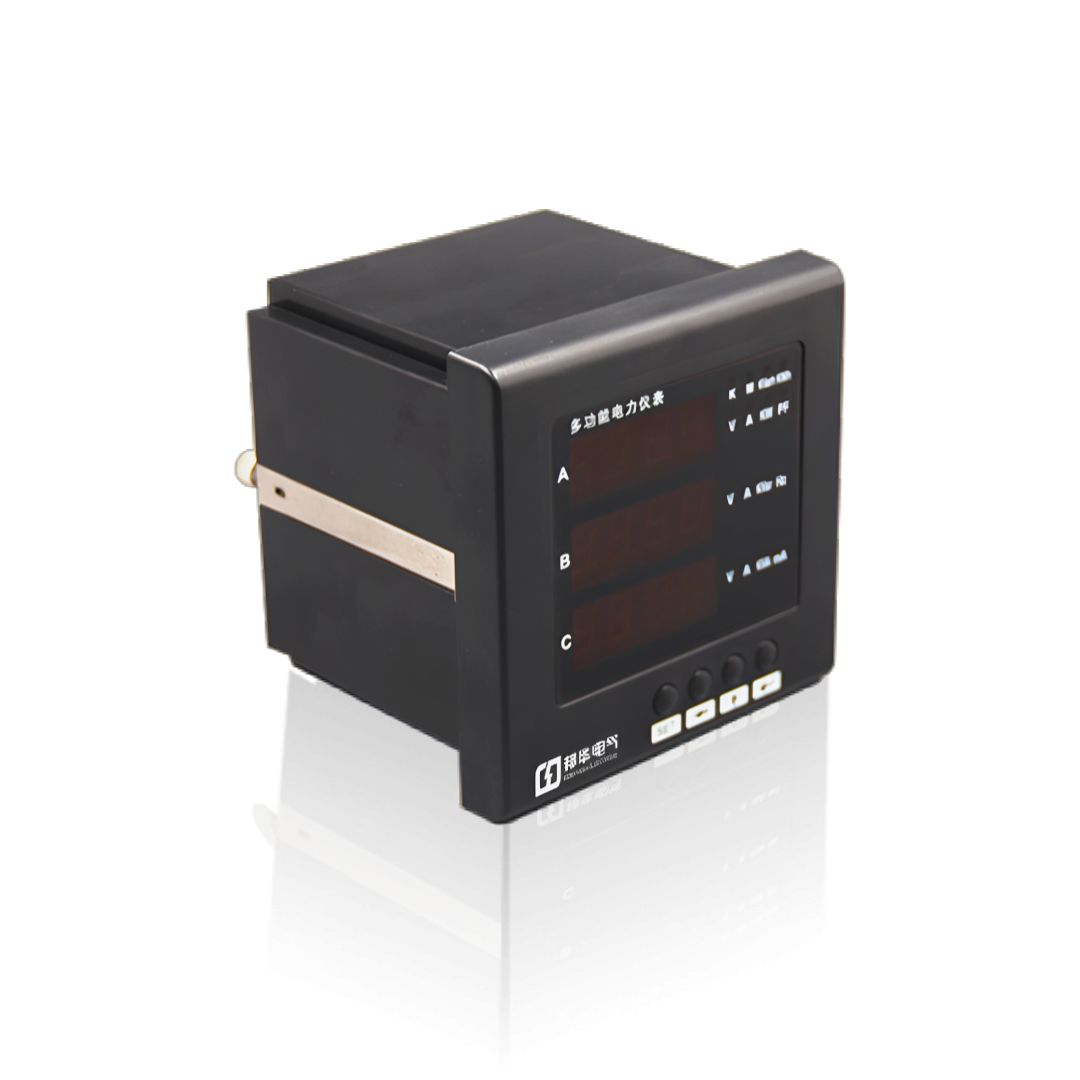

PM5350 多功能電力儀表 —— 您的配電系統智能監測專家

PM5350 多功能電力儀表概述：

在現代工業與商業配電系統中，電能質量與能耗管理已成為企業降本增效的核心環節。邦華電氣 PM5350 多功能表作為 PowerLogic 系列的核心產品，憑借其卓越的測量精度、全面的功能配置和可靠的工業級設計，成為配電監控與能源管理的理想選擇。

PM5350 電力參數測量覆蓋三相電壓、電流、功率、電能、功率因數、頻率及諧波等全維度電參量，支持最高 31 次諧波分析，能夠精準捕捉電能質量問題。同時，PM5350P 電力儀表在基礎版功能上進一步增強，增加了多費率電能計量、事件記錄與高級報警功能，滿足更復雜的能源管理需求。

我們還為您提供完整的PM5350P 電力儀表說明書、PM5350 接線圖和技術支持服務，確保您能夠快速上手安裝與使用。無論您是需要簡單的電力參數監測，還是復雜的能源管理系統集成，邦華電氣 PM5350 系列都能為您提供專業可靠的解決方案。

PM5350 多功能電力儀表相關系列產品型號一覽：

指針式模擬儀表

邦華電氣指針式模擬儀表涵蓋國內通用標準型號 6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V，以及原廠訂貨號 16004、16073、16074、16005、16075、16060 系列、16061 系列，精度等級均為 1.5 級，適用于配電系統的本地基本參數監測。盤面安裝型提供 72×72mm、96×96mm 和 48×48mm 三種標準尺寸，導軌安裝型采用模塊化設計，可直接安裝在 35mm DIN 導軌上，無需額外開孔。

基礎數顯儀表

邦華電氣基礎數顯儀表主要包括 DM1100、DM1110、DM2100、DM2110、DM2101、DM2111、DM2300、DM2310、METSEDM2310、DM2305、DM2315、DM2350、METSEDM2355、DM2350plus、DM3100C、DM3200C、DM3201C，以及 IMD-IM9、IMD-IM10、IMD-IM20 絕緣監測儀表。采用 LED 或 LCD 顯示，替代傳統多塊模擬儀表，提供更清晰準確的數字讀數，適用于各種行業的配電系統基礎監測。

多功能電力儀表

邦華電氣多功能電力儀表以 PowerLogic PM 系列為核心，包括 PM2100、PM2105、PM2125、PM2220、PM2225C、PM3210、PM3250、PM5100、PM5110、PM5300、PM5350、PM5350P、PM5500、PM8000、PM8110、PM8210、PM8240、PM8243、PM8244、PM8310、PM8500、PM8700 等型號，提供從基礎到高級的全電量測量和電能管理功能，廣泛應用于工業、商業及基礎設施領域的能效管理和電力系統監控。

導軌式電能表

邦華電氣導軌式電能表主要包括 iEM2000 系列 (iEM2100、iEM2150、iEM2400)、iEM3000 系列 (A9MEM3110、A9MEM3150、iEM3155、A9MEM3210、A9MEM3250、iEM3255、iEM3300)、PM3200 系列 (PM3210、PM3250) 以及 PowerTag 無線電能表 (A9MEM1570 等)。采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

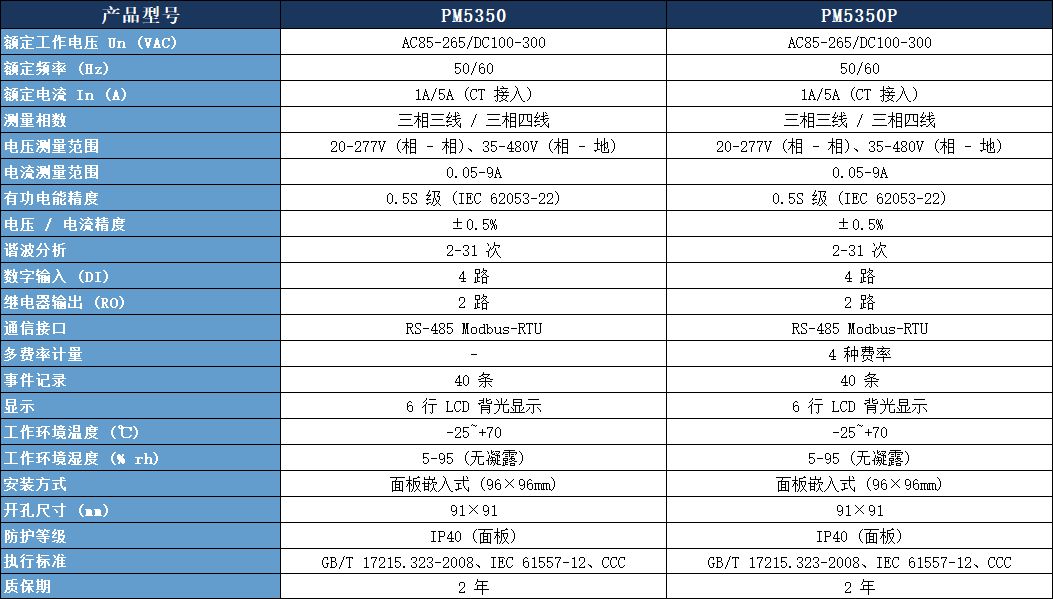

PM5350 三相多功能電力儀表技術參數表：

核心功能與技術優勢：

1. 0.5S 級高精度測量

采用 24 位高精度 ADC 采樣芯片，電壓電流測量精度達 ±0.5%，有功電能計量精度達 0.5S 級，完全符合 IEC 62053-22 國際標準。幫您準確計量電能消耗，避免電費糾紛，為能源管理提供可靠的數據基礎。

2. 全維度電力參數監測

可同時測量三相電壓、電流、有功 / 無功 / 視在功率、功率因數、頻率、雙向電能、需量及不平衡度等 200 余項電參量，全面掌握配電系統運行狀態。幫您及時發現異常工況，預防設備故障。

3. 專業電能質量分析

支持最高 31 次諧波分次測量與總諧波畸變率 (THD)、總需求畸變率 (TDD) 計算，能夠精準識別諧波源，評估電能質量問題。幫您改善電能質量，延長設備使用壽命，降低能耗。

4. 豐富的 I/O 與通信功能

標配 4 路數字輸入 (DI) 和 2 路繼電器輸出 (RO)，可實時監測開關狀態并直接控制斷路器或觸發報警。支持 Modbus-RTU 通信協議，無縫對接各類 PLC、SCADA 系統及能源管理平臺。幫您實現遙測、遙控一體化，提升運維效率。

5. 智能事件記錄與報警

可記錄 40 條帶時間戳的歷史報警事件，支持過壓、欠壓、缺相、過載、諧波超標等 30 余種報警條件。幫您追溯故障原因，快速定位問題，提高供電可靠性。

6. 工業級可靠性設計

采用寬溫設計 (-25℃~+70℃)，抗干擾能力強，通過嚴格的電磁兼容測試，適應各種惡劣工業環境。幫您確保系統長期穩定運行，減少維護成本。

典型應用場景：

工業制造：用于工廠車間配電系統監控，實時監測設備運行狀態，降低能耗，提高生產效率。特別適合冶金、化工、機械制造等重工業場景。

商業建筑：用于寫字樓、商場、酒店等場所的電能分項計量，實現租戶電費獨立核算，優化能源使用結構。

市政工程：用于路燈、交通信號燈、污水處理廠等市政設施的電力監控，保障公共設施可靠運行，降低運維成本。

數據中心：用于服務器機房配電系統監測，確保電力供應穩定，防止因電力故障導致數據丟失。

醫院與學校：用于重要場所的電力安全監控，保障醫療設備和教學設施的正常運行。

選型指南與訂貨范例：

選型步驟

根據測量需求確定產品類型（多功能電力儀表 / 數顯儀表 / 指針式儀表 / 導軌式電能表）

根據配電系統的額定電壓和電流選擇合適的規格

根據是否需要諧波分析、多費率計量、通信等功能選擇相應的配置

根據安裝環境選擇合適的安裝方式（面板嵌入式 / 導軌式）

訂貨范例

型號：PM5350

技術要求：三相四線，AC 380V，5A CT 接入，0.5S 級精度，RS-485 通信，4 路數字輸入，2 路繼電器輸出

輔助電源：AC/DC 85V~265V

型號：PM5350P

技術要求：三相四線，AC 380V，5A CT 接入，0.5S 級精度，RS-485 通信，4 路數字輸入，2 路繼電器輸出，4 種費率電能計量

輔助電源：AC/DC 85V~265V

常見疑問解答：

問：PM5350 多功能表支持哪些通信協議？

答：標配支持 Modbus-RTU 通信協議，可根據客戶需求定制其他協議。

問：PM5350 電力參數測量范圍是多少？

答：電壓測量范圍為 20-277V (相 - 相)、35-480V (相 - 地)，電流測量范圍為 0.05-9A (經 CT 接入)，頻率測量范圍為 45-70Hz。

問：PM5350 和 PM5350P 有什么區別？

答：PM5350P 在 PM5350 基礎功能上增加了 4 種費率電能計量功能，其他技術參數基本一致。

問：可以提供 PM5350P 電力儀表說明書和接線圖嗎？

答：可以，下單后我們會隨貨提供完整的產品說明書、接線圖和技術資料，也可以聯系我們的銷售工程師獲取電子版。

問：PM5350 的開孔尺寸是多少？

答：PM5350 系列的開孔尺寸為 91×91mm，適配標準 96×96mm 面板安裝。

問：儀表可以直接接入大電流嗎？

答：不可以，PM5350 系列需要配合電流互感器 (CT) 使用，支持 1A 或 5A 標準 CT 輸入。

問：產品的質保期是多久？

答：邦華電氣所有電力儀表產品均提供2 年免費質保，終身維護服務。

問：可以提供產品的 3C 認證證書嗎？

答：可以，我們的產品全部通過國家 3C 強制性認證，下單后會隨貨提供完整的認證證書。

邦華電氣專注于電力儀表研發生產 10 余年，擁有完善的質量管理體系和專業的技術服務團隊。我們的 PM 系列多功能電力儀表以穩定的性能、精準的測量和合理的價格贏得了廣大客戶的信賴。

除了 PM5350 系列，我們還提供 PM2105、PM5110、PM8000 等全系列多功能電力儀表，以及 DM2300、DM2350 數顯儀表，6L2、42L6 指針式儀表和 A9MEM 系列導軌式電能表，滿足您不同的測量與監控需求。
