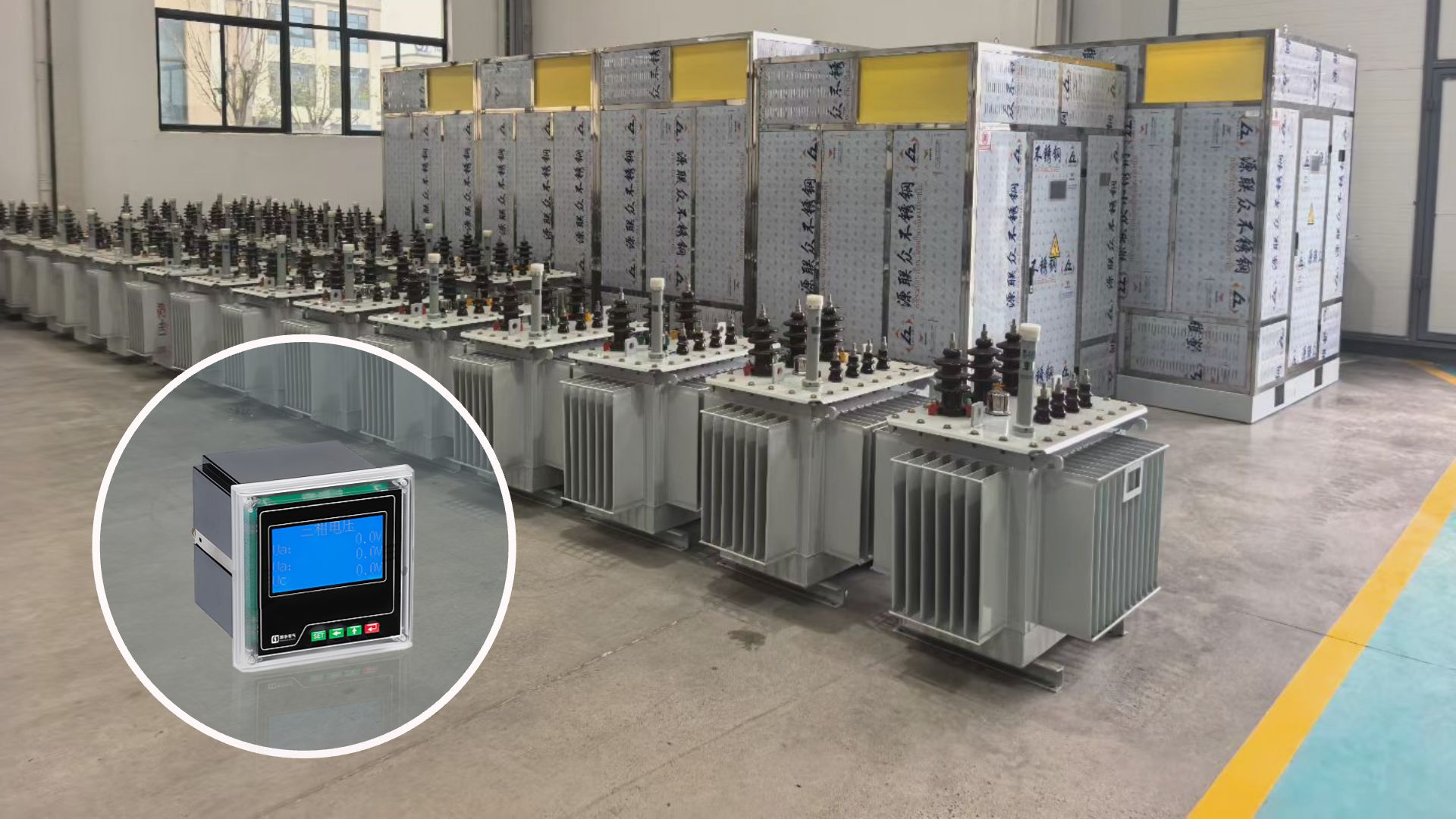

EM400-T 多功能電力儀表 —— 以精度定義測量

EM400-T多功能電力儀表概述：

隨著工業 4.0 和智能電網的快速發展，配電系統的智能化監控已成為企業實現節能降耗、安全生產和精細化管理的關鍵。邦華電氣作為專業的電力儀表研發生產企業，推出了全系列電力監測解決方案，涵蓋從基礎的指針式儀表到高端的智能多功能電力儀表，滿足不同行業、不同場景的電力監測需求。

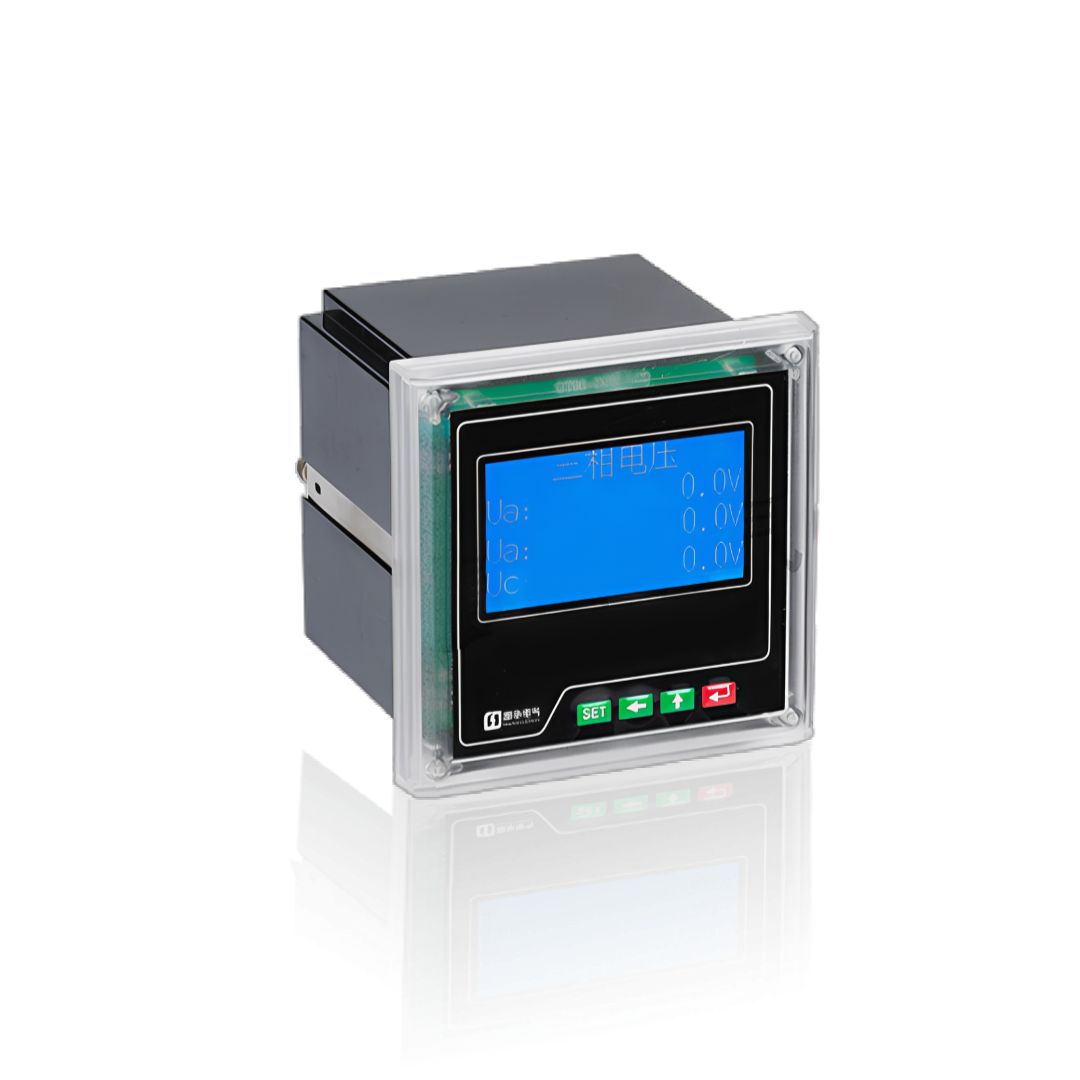

EM400-T 是什么意思？EM400-T 是邦華電氣 EM400 系列中的三相多功能電力儀表，"EM" 代表電力監測 (Electricity Monitoring)，"400" 是產品系列號，"T" 表示三相全功能型 (Three-phase)。它是一款集測量、計量、監控、通信于一體的智能化裝置，專為中低壓配電系統 (6~35kV 和 0.4kV) 設計，能夠全面采集和分析電力系統的各項運行參數，為您的配電系統提供可靠的監測和保護。

EM400-T多功能電力儀表相關系列產品型號一覽：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號 6L2-A/V、42L6-A/V、85L1-A/V，精度等級均為 1.5 級，適用于配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數，是傳統配電系統中最常用的監測設備。

基礎數顯儀表

邦華電氣基礎數顯儀表主要包括 IM300、IM301、IM302、IM310、IM311 以及 EM100、EM110 系列，采用 LED 或 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數。該系列儀表功能簡捷、體積小巧、操作簡單，適用于各種行業的配電系統基礎監測，部分型號支持 Modbus RS485 通訊和數字量輸入輸出功能

多功能電力儀表

邦華電氣多功能電力儀表主要包括 EM400-T、EM420、EM420-T、PMC916、PMC916Plus、PMC916Pro 以及 M1M 系列 (M1M15、M1M20、M1M30)，提供從基礎到高級的全電量測量和電能管理功能。這些儀表能夠?qū)崟r(shí)監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議，廣泛應用于工業、商業及基礎設施領域的能效管理和電力系統監控。

導軌式電能表

邦華電氣導軌式電能表主要包括 B21 312-100、B23 312-100 (單相)、B24 312-100 (三相) 以及 A44 系列，同時涵蓋 A41、A42、A43 等全系列產品。采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，部分型號通過 MID 認證，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

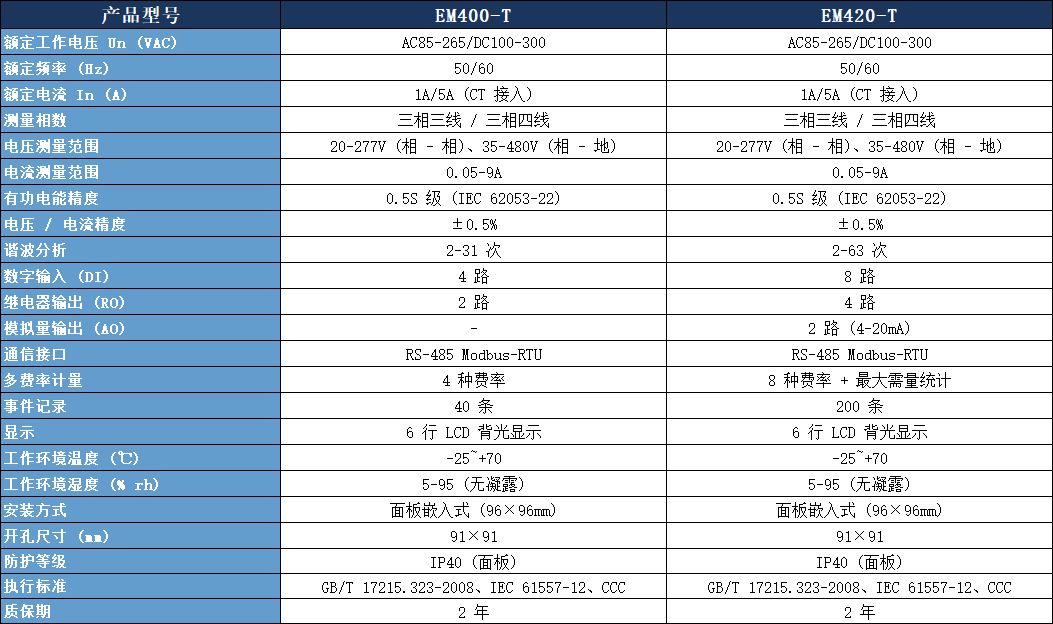

EM400 系列技術參數對比表：

核心功能與技術優勢：

1. 高精度測量與計量

采用 24 位高精度 ADC 采樣芯片，電壓電流測量精度達 ±0.5%，有功電能計量精度達 0.5S 級 (IEC 62053-22)，滿足國家計量標準要求。幫您準確計量電能消耗，避免電費糾紛，為能耗分析提供可靠的數據基礎。

2. 全參數電參量監測

可同時測量三相電壓、三相電流、零序電流、總有功 / 無功 / 視在功率、各相有功 / 無功功率、功率因數、頻率等 20 余項電參量，全面掌握配電系統運行狀態。幫您及時發現電壓偏差、三相不平衡等問題，保障設備安全運行。

3. 2-31 次諧波分析功能

支持 2-31 次諧波測量與總諧波畸變率 (THD) 計算，能夠準確分析電網中的諧波污染情況。幫您識別非線性負載產生的諧波干擾，采取針對性的治理措施，延長設備使用壽命。

4. 豐富的輸入輸出接口

標配 4 路數字輸入 (DI) 和 2 路繼電器輸出 (RO)，可實現開關狀態監測和遠程控制功能。幫您實時監測斷路器、接觸器等設備的運行狀態，并在異常情況下自動發出報警信號或執行保護動作。

5. 標準 RS-485 通信接口

支持 Modbus-RTU 通信協議，通信速率可達 19200bps，最多可連接 32 臺設備。幫您輕松實現與各類能源管理系統、SCADA 系統的無縫對接，構建完整的智能化配電監控網絡。

6. 工業級可靠性設計

采用寬溫設計 (-25℃~+70℃)，工作濕度范圍 5-95% RH (無凝露)，抗干擾能力強。幫您在各種惡劣的工業環境下穩定運行，減少設備維護成本和停機時間。

典型應用場景：

工業制造：用于工廠車間配電系統監控，實時監測電機、變頻器、空壓機等設備的運行狀態，降低能耗，提高生產效率。

商業建筑：用于寫字樓、商場、酒店等場所的電能分項計量，實現租戶電費獨立核算，提高物業管理水平。

市政工程：用于路燈、交通信號燈、污水處理廠等市政設施的電力監控，保障公共設施可靠運行，降低運維成本。

數據中心：用于服務器機房配電系統監測，確保電力供應穩定，防止因電力故障導致數據丟失和業務中斷。

新能源：用于光伏電站、風力發電場的電力監測，實時監控發電效率和電能質量，提高新能源利用率。

選型指南與訂貨范例：

選型步驟

根據測量需求確定產品類型：如果需要全面的電力監測和電能計量功能，選擇 EM400-T、EM420-T 等多功能電力儀表；如果只需要基本的電流電壓測量，選擇 IM300、IM310 等數顯儀表；如果需要導軌式安裝，選擇 B23、B24 等導軌式電能表。

根據額定電壓和電流選擇合適的規格：EM400-T 和 EM420-T 均支持 AC85-265V 寬電壓輸入，電流規格為 1A/5A (CT 接入)。

根據功能需求選擇對應型號：基礎監測需求選 EM400-T，需要更多 IO 接口、更高次諧波分析和多費率計量選 EM420-T。

根據安裝環境選擇合適的安裝方式：面板嵌入式安裝開孔尺寸為 91×91mm，導軌式安裝適配標準 DIN35mm 導軌。

訂貨范例

型號：EM400-T

技術要求：三相四線，AC 220V/380V，5A CT 接入，0.5S 級精度，RS-485 通信，4 路開關量輸入，2 路繼電器輸出，4 種費率多費率計量

輔助電源：AC/DC 85V~265V

常見疑問解答 ：

問：EM400-T 多功能表支持哪些通信協議？

答：標配支持 Modbus-RTU 通信協議，可根據客戶需求定制其他協議。

問：EM400-T 開孔尺寸是多少？

答：EM400-T 的開孔尺寸為 91×91mm，適配標準 96×96mm 面板安裝。

問：EM400-T 可以直接接入大電流嗎？

答：不可以，EM400-T 需要配合電流互感器使用，額定電流規格為 1A/5A。

問：EM400-T 的精度等級是多少？

答：電壓電流測量精度為 ±0.5%，有功電能計量精度為 0.5S 級。

問：EM400-T 支持諧波分析嗎？

答：支持，EM400-T 可以測量 2-31 次諧波和總諧波畸變率 (THD)。

問：EM400-T 和 EM420-T 有什么區別？

答：EM420-T 在 EM400-T 的基礎上，將諧波分析從 2-31 次提升至 2-63 次，數字輸入從 4 路增加到 8 路，繼電器輸出從 2 路增加到 4 路，新增 2 路模擬量輸出，多費率計量從 4 種增加到 8 種并支持最大需量統計，事件記錄從 40 條增加到 200 條，適用于對監測要求更高的場合。

問：產品的質保期是多久？

答：所有產品均提供 2 年免費質保，終身維護服務。

問：可以提供產品的 3C 認證證書嗎？

答：可以，下單后我們會隨貨提供完整的產品認證證書和技術資料。

邦華電氣專注于電力儀表研發生產 10 余年，擁有完善的質量管理體系和專業的技術服務團隊。我們的 EM 系列、PMC 系列、IM 系列電力儀表以穩定的性能、精準的測量和合理的價格贏得了廣大客戶的信賴。無論您是需要基礎的電流電壓指示，還是高端的智能化電力監控解決方案，我們都能為您提供滿意的產品和服務。

如果您對我們的EM400-T 三相多功能電力儀表感興趣，或者有任何技術問題需要咨詢，歡迎隨時聯系我們的銷售工程師，我們將為您提供專業的解決方案和優質的服務。
