CGNU4-100/4P防雷保護器 —— 一級防雷全極守護

防雷保護器（SPD）作為電氣系統安全運行的“防護屏障”，核心作用是快速泄放雷電過電壓、電網操作浪涌產生的瞬時大電流，抑制過電壓幅值，保護各類電氣設備、配電系統免受浪涌沖擊損壞，避免因浪涌故障造成設備停機、財產損失甚至安全事故，廣泛應用于電力、工業、建筑、通信、軌道交通等多個核心行業。

一、CGNU4-100/4P防雷保護器產品概述：

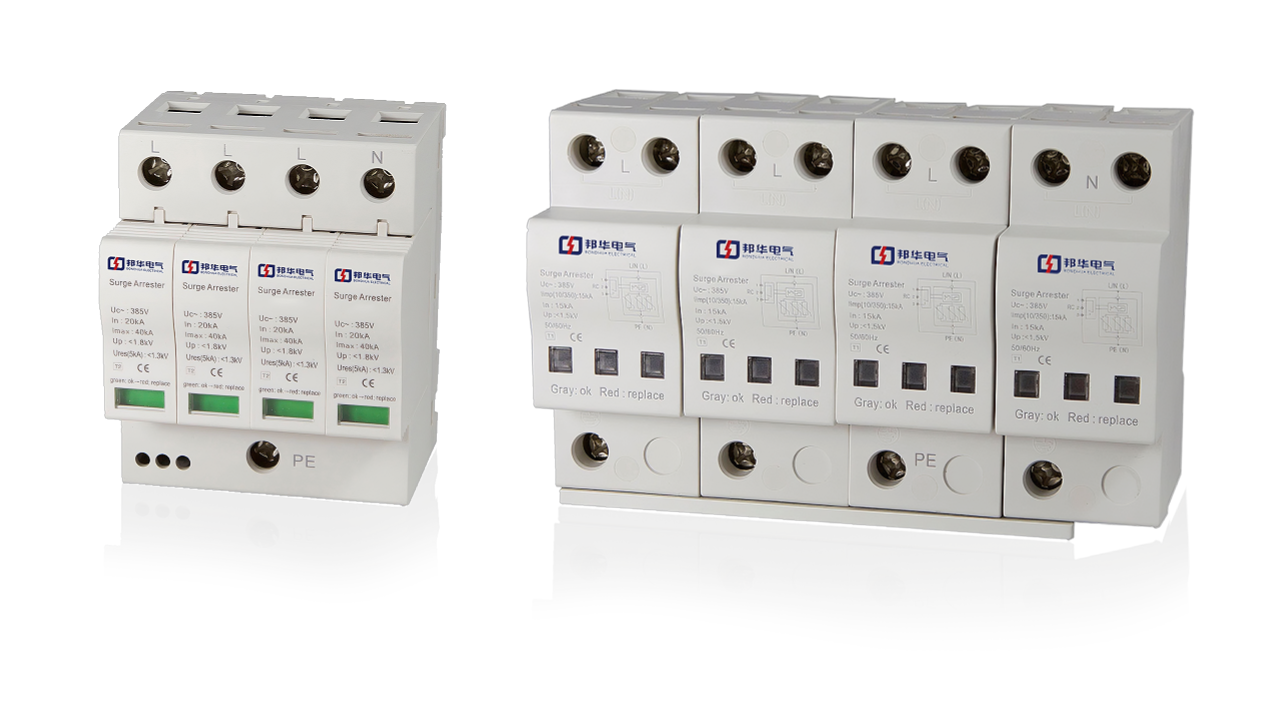

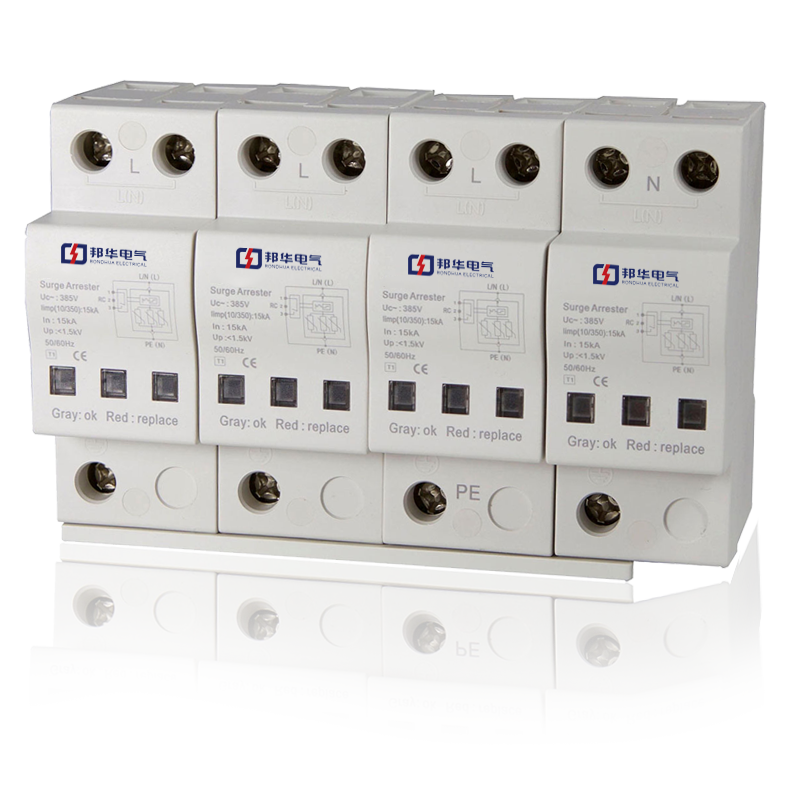

CGNU4-100/4P防雷保護器是邦華電氣自主研發、生產的一級電源型防雷保護器（SPD），嚴格遵循GB18802.1-2011國家標準，通過3C認證、防雷檢測等多項權威資質認證，專為交流50/60HZ、額定電壓380V的TT、TN-S、TN-C、IT等三相四線制供電系統設計，核心用于一級防雷防護場景，防雷等級高達100KA（8/20μs），4P極數全極保護設計，可全方位抵御雷電直擊、雷電感應產生的瞬時浪涌，以及電網操作過程中產生的過電壓沖擊。

該產品采用一體化模塊化結構設計，外殼選用阻燃增強PC材質，具備良好的耐高溫、耐老化、絕緣性能，有效防范設備運行過程中的火災隱患，保障使用安全；內部核心元器件選用優質氧化鋅壓敏電阻，非線性特性優良，正常工作狀態下呈高阻態，漏流幾乎為零，不影響電網正常供電，當檢測到浪涌過電壓時，可在納秒級時間內快速導通，將浪涌電流泄放入地，同時將過電壓限制在設備安全承受范圍內，浪涌消失后迅速恢復高阻態，實現“無間隙、無續流”防護。

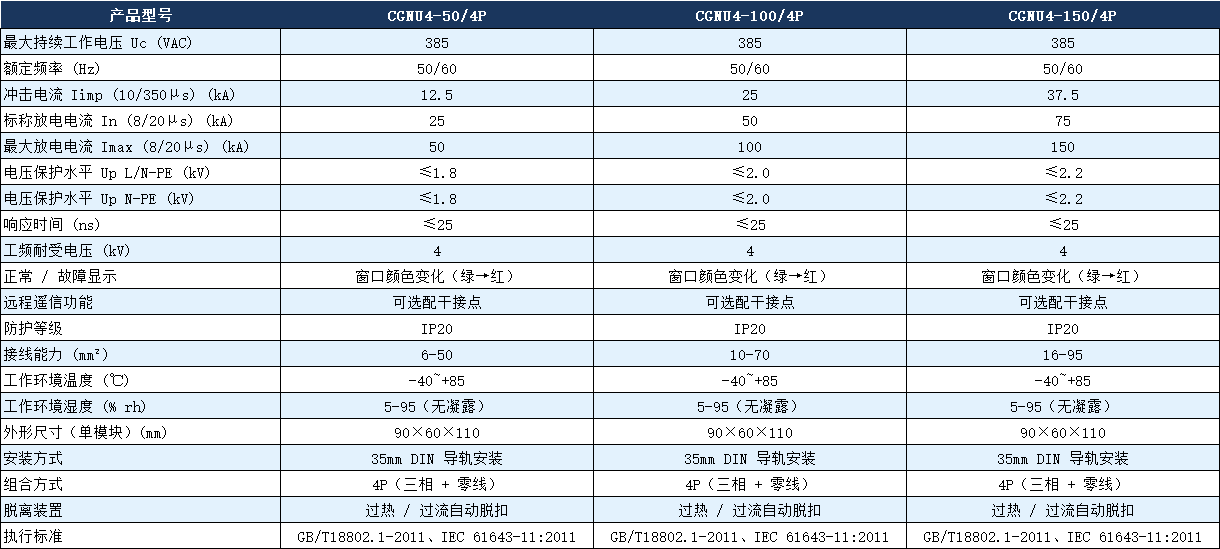

二、CGNU4-100/4P防雷保護器詳細參數表：

CGNU4-100/4P防雷保護器內置溫度熔斷器和故障指示裝置，具備故障自保護、自診斷功能，當內部元器件出現老化、故障時，溫度熔斷器自動熔斷，切斷回路，避免因元器件故障影響整個電氣系統正常運行，同時故障指示燈由綠轉紅，可直觀判斷產品運行狀態，方便工作人員日常巡檢與維護，減少維護成本。產品采用標準35mm DIN軌道安裝設計，體積小巧，適配各類配電箱、配電柜安裝，即使在狹窄空間也可快速完成安裝，接線便捷，附帶詳細安裝說明書，工作人員可按照說明書快速完成接線操作，無需專業復雜的施工工具，有效降低安裝成本與施工周期。

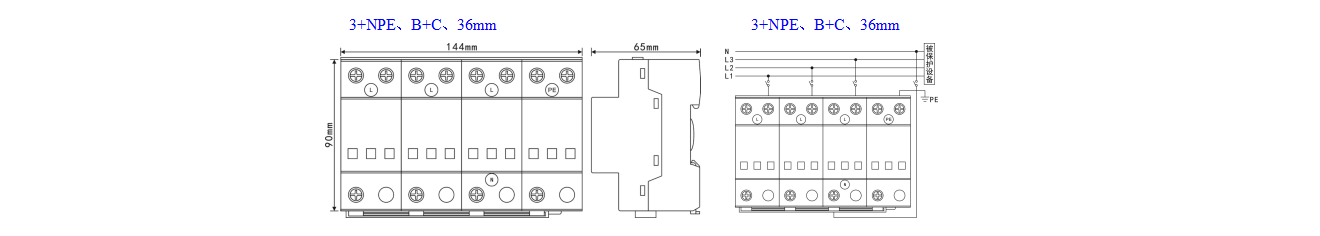

三、CGNU4-100/4P防雷保護器尺寸圖及接線圖：

CGNU4-100/4P防雷保護器采用緊湊式設計，體積小巧，適配各類標準配電箱、配電柜，具體尺寸參數如下（單位：mm），同時提供高清尺寸圖，方便采購人員轉發給安裝人員參考，確認安裝空間適配性：

產品尺寸：高度94mm×寬度100mm×深度60mm（誤差±2mm），安裝孔間距50mm，適配35mm標準DIN軌道，軌道安裝厚度≤1.5mm，可直接嵌入各類配電箱體，無需額外預留過大空間，有效節省安裝空間。

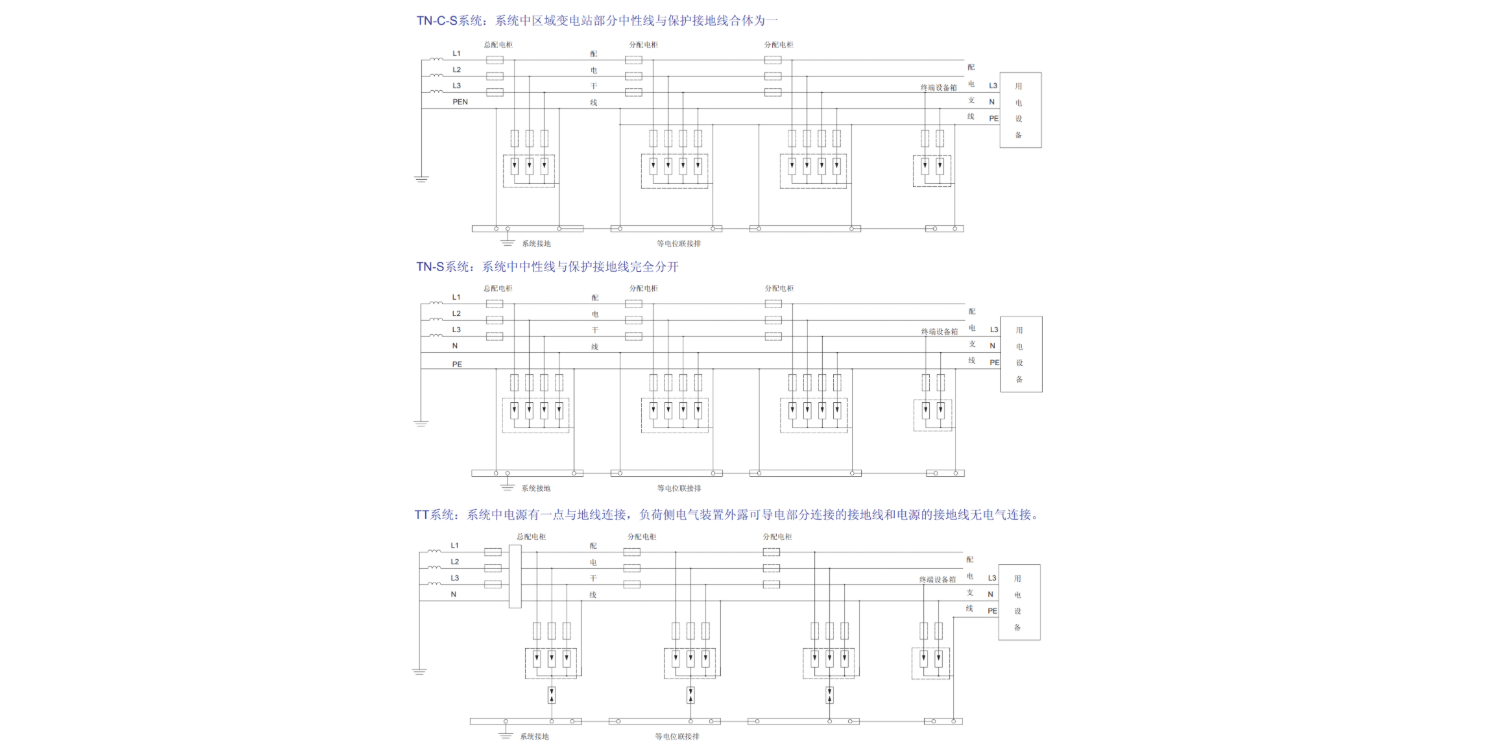

四、系統接線圖：

正確接線是CGNU4-100/4P防雷保護器發揮防護作用的關鍵，以下為產品標準接線圖及核心接線要求，清晰標注接線端子、接線方式及注意事項，采購人員可轉發給安裝人員參考，確保接線規范，避免因接線錯誤影響防護效果（高清接線圖可聯系采購專員獲取，方便打印使用）：

核心接線要求：

- 產品采用并聯方式接入供電系統，輸入端接電源側（LPZ0A/LPZ0B與LPZ1交界處），輸出端接負載側，優先安裝在防雷分區交界處，與前級防雷設備配合使用時，需注意能量配合，必要時添加退藕元件。

- 相線（L1、L2、L3）、零線（N）、地線（PE）需對應接入產品指定端子，不得接反、接錯，端子標識清晰（L1→1、L2→2、L3→3、N→4、PE→接地端子），接線時需核對端子標識，確保接線準確。

- 接線導線選用銅質導線，相線、零線導線截面≥6mm2，接地線需選用≥10mm2雙色銅質導線，接線長度盡量縮短，總長度不超過500mm，減少導線電感對防護效果的影響。

- 為防止產品失效影響電網運行，相線側需串接熔斷器（額定電流≥315A），熔斷器型號可咨詢采購專員，確保與產品參數適配。

- 接線完成后，需檢查接線牢固性，避免虛接、松動，同時確認產品安裝牢固，無晃動，安裝完成后可通過故障指示燈（正常狀態為綠色）確認產品正常運行。

五、CGNU4-100/4P防雷保護器按應用場景分類：

- 電力系統類：適配變電站、配電房、輸電線路末端、低壓配電箱等電力場景；

- 工業類：適配大型工廠、重型車間、工業生產線、工業配電柜等工業場景；

- 大型建筑及軌道交通類：適配高層建筑、大型寫字樓、商場、軌道交通站點配電系統等場景；

六、CGNU4-100/4P防雷保護器選型3大核心原則：

- 按場景選型：明確自身采購場景所屬行業、防雷防護等級需求，CGNU4-100/4P屬于一級防雷保護器，適配變電站、大型工業車間、高層建筑等需要高防雷等級（100KA）的場景，且僅適配380V三相四線制供電系統；若為二級、三級防雷場景，或單相供電系統，可咨詢邦華電氣采購專員，選擇對應規格的防雷壓保護器，避免選型錯誤。

- 按參數選型：重點關注核心參數，對照本文第二章CGNU4-100/4P詳細參數表，確認自身需求的防雷等級（100KA）、極數（4P）、額定電壓（380V）與該型號參數一致，同時確認安裝方式（35mm軌道）、產品尺寸是否適配現場安裝條件，重點核對電壓保護水平、響應時間等關鍵參數，確保與被保護設備的耐壓水平匹配，避免因參數不符影響防護效果。

- 按質量選型：優先選擇資質齊全、品牌靠譜的產品，CGNU4-100/4P由邦華電氣生產，具備十余年防雷設備研發生產經驗，產品符合國家標準，通過3C認證、防雷檢測，元器件選用行業優質品牌，經過嚴格的出廠檢測，拒絕劣質低價產品，避免因產品質量問題造成防護失效、設備損壞，增加后期維護成本。

七、產品核心優勢：

- 質量過硬，防護穩定：CGNU4-100/4P嚴格遵循GB18802.1-2011國家標準，由邦華電氣自主研發生產，通過3C認證、防雷檢測等多項權威資質認證，核心元器件選用優質氧化鋅壓敏電阻，經過嚴格的篩選、老化測試，防雷效果穩定，響應速度快（≤25ns），可長期適應不同場景的使用環境，使用壽命長達8-10年，有效降低后期更換成本。

- 適配性強，場景廣泛：100KA一級防雷等級、4P全極保護，適配380V三相四線制供電系統，可滿足變電站、工業、高層建筑、軌道交通等多行業一級防雷防護需求，一站式適配各類高防雷需求場景，無需多渠道采購不同型號產品。

- 設計人性化，安裝維護便捷：采用35mm DIN標準軌道安裝，體積小巧，尺寸緊湊，適配各類配電箱、配電柜，安裝快速便捷；內置故障指示裝置，直觀判斷產品運行狀態，方便日常巡檢與維護，減少維護成本；附帶詳細安裝說明書、接線圖，降低安裝難度。

- 品牌保障，專業性強：由邦華電氣生產，邦華電氣深耕防雷防護領域十余年，擁有專業的研發、生產、售后團隊，具備豐富的行業經驗，可根據采購需求提供定制化適配建議，同時提供專業技術支持，區別于小型廠家，品質更有保障。

八、購買專屬保障：

- 供貨保障：CGNU4-100/4P常規型號現貨供應，少量采購1-3個工作日發貨，批量采購可優先安排生產、發貨，縮短供貨周期；同時建立完善的庫存管理制度，確保現貨充足，避免缺貨影響采購進度，支持加急發貨（需提前咨詢采購專員）。

- 售后保障：產品質保3年，質保期內出現質量問題（非人為損壞），可免費更換、維修，質保期外提供有償維修服務，專業售后團隊24小時響應，快速解決售后問題；同時提供終身技術指導，安裝、選型、維護過程中遇到任何問題，均可聯系技術人員咨詢。

- 采購服務：專屬采購專員一對一對接，提供CGNU4-100/4P型號咨詢、參數解讀、批量報價、資質文件提供等一站式采購服務，針對批量采購客戶，可提供定制化采購方案、報價單、合同等全套資料，簡化采購流程，提升采購效率；同時支持發票開具（增值稅專用發票、普通發票），滿足財務報銷需求。

- 品質保障：每一臺CGNU4-100/4P防雷壓保護器均經過嚴格的出廠檢測，檢測合格后方可發貨，支持客戶現場驗貨，驗貨不合格可無條件退換貨，確保采購到的產品質量可靠、參數達標；同時可提供產品溯源服務，查詢產品生產、檢測信息，品質可追溯。

九、常見問題解答：

- 問：CGNU4-100/4P防雷保護器，價格有優惠嗎？不同采購量價格差異大嗎？

答：本產品價格按采購量分級定價，常規少量采購按官網標價執行，批量采購可享受專屬優惠，采購量越大，優惠力度越高；具體報價可咨詢邦華電氣采購專員，提供采購數量即可獲取精準報價，同時可提供報價單，助力高效采購。

- 問：CGNU4-100/4P防雷保護器是現貨供應嗎？批量采購供貨周期能縮短嗎？

答：CGNU4-100/4P為邦華電氣常規核心型號，現貨供應，少量采購1-3個工作日即可發貨，批量采購（≥50臺）可優先安排生產、發貨，根據采購量可縮短1-2個工作日供貨周期，具體供貨時間可與采購專員確認，保障采購進度。

- 問：CGNU4-100/4P標注的100KA防雷等級，能滿足實際一級防雷需求嗎？質量有保障嗎？

答：完全可以滿足，本產品的100KA防雷等級經過權威檢測機構檢測，真實達標，可有效抵御雷電直擊、雷電感應產生的瞬時浪涌，符合一級防雷防護標準；產品由邦華電氣生產，通過3C認證、防雷檢測，質保X年，支持提供檢測報告、資質證書，質量有絕對保障。

- 問：如果采購CGNU4-100/4P后，發現選型錯誤，能更換型號嗎？

答：可以更換，在產品未拆封、未安裝、無損壞，且不影響二次銷售的前提下，自收貨之日起7個工作日內，可聯系采購專員申請更換型號，只需承擔往返運費即可；同時，采購前可咨詢采購專員，由專業人員協助選型，最大限度避免選型錯誤。

- 問：CGNU4-100/4P防雷保護器，能提供安裝指導嗎？后期出現故障有售后保障嗎？

答：可以提供，采購本公司產品后，將免費提供安裝說明書、接線圖，同時邦華電氣提供專業技術指導，安裝過程中遇到問題可隨時聯系技術人員咨詢；產品質保2年，質保期內出現質量問題，可免費更換，質保期外提供有償維修服務，專業售后團隊快速響應，解決售后顧慮。

- 問：CGNU4-100/4P防雷保護器，能提供資質證書、檢測報告嗎？用于項目驗收可以嗎？

答：可以提供，本公司產品具備3C認證、防雷檢測報告、出廠檢測報告等全套資質文件，可免費提供電子版，如需紙質版可與采購專員確認，資質文件齊全，可直接用于項目驗收，滿足各行業采購驗收需求。

CGNU4-100/4P防雷保護器，100KA一級防雷等級、4P全極保護，資質齊全、質量可靠、適配廣泛，現貨供應、售后完善，覆蓋電力、工業、建筑、軌道交通等多行業一級防雷采購需求，是高防雷需求場景的優選防雷壓保護器；采購人員可通過“場景匹配→參數核對→選型確認→對接采購”的流程，快速鎖定該型號，享受邦華電氣專屬采購服務與品質保障，高效完成采購工作，守護電氣系統安全運行。
