CGNU1-B/100/4P電涌保護器 —— 高壓配電防雷防護標桿

電涌（浪涌）是電力、工業、建筑、通信等行業電氣設備安全運行的重大隱患，雷擊、電網操作、設備啟停等均會引發瞬時過電壓與浪涌電流，極易損壞配電設備、精密儀器，造成系統癱瘓甚至安全事故。CGNU1-B/100/4P電涌保護器（SPD）作為邦華電氣核心防護產品，專為高壓配電系統防雷防浪涌設計，可快速導通分流浪涌電流、限制過電壓，全方位守護電氣設備安全。

一、CGNU1-B/100/4P電涌保護器產品描述：

CGNU1-B/100/4P電涌保護器（SPD）是西安邦華電氣自主研發、原廠生產的一款高性能B級過電壓保護器，完全符合GB18802.1-2011國家標準及IEC61312分級防護要求，專為交流50/60HZ、額定電壓380V的IT、TT、TN-C、TN-S等各類高壓配電系統設計，適配雷擊區LPZ2-3區及各類接口處，作為一級或二級浪涌防護裝置，可有效抵御直接雷電、間接雷電及電網操作產生的瞬時過電壓與浪涌電流，快速泄放浪涌能量，將設備兩端電壓限制在安全閾值內，全面保護后端電氣設備安全，保障配電系統穩定運行。

該型號電涌保護器型號齊全適配性強，無需定制即可滿足電力、工業、建筑、通信等多行業高壓配電場景的防護需求，是邦華電氣針對高壓場景防雷防護打造的核心產品，憑借穩定的防護性能、齊全的資質認證及便捷的安裝設計，成為采購人員高壓電涌防護采購的優選型號。

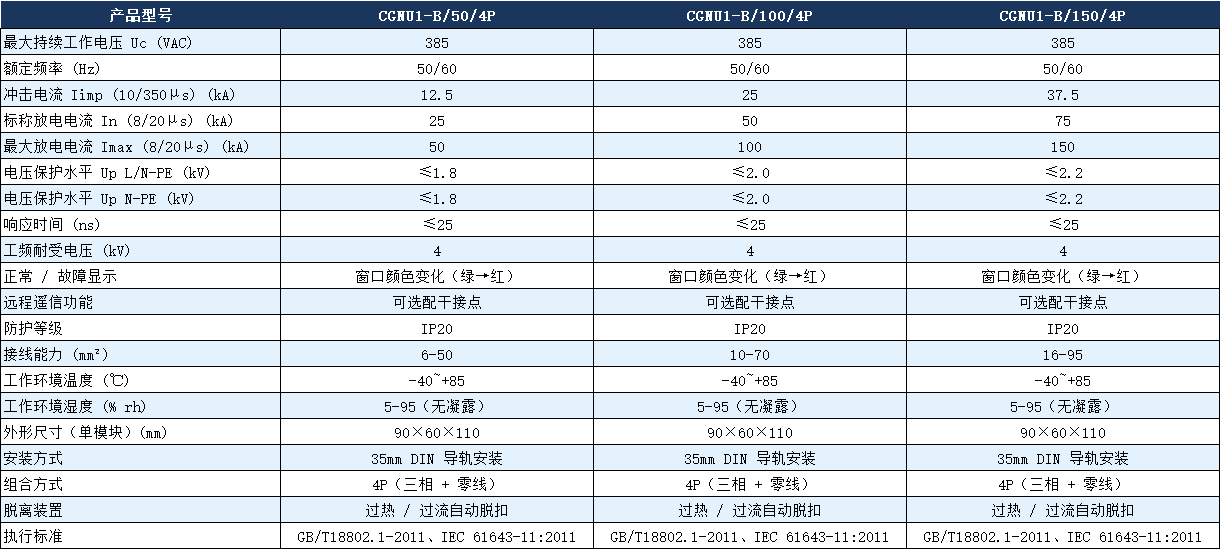

二、CGNU1-B/100/4P電涌保護器詳細參數表：

CGNU1-B/100/4P電涌保護器采用模塊化結構設計，整體封裝緊密，適配標準35mm Din導軌安裝（符合4388DIN標準），體積小巧、重量輕便，可靈活安裝于配電箱、配電柜內部，不占用過多安裝空間，大幅降低現場安裝難度與成本。產品外殼選用高強度阻燃增強PC材質，耐高溫、耐腐蝕、絕緣性能優良，防水防塵等級達IP20，可適應-40℃~+80℃的寬溫工作環境，能有效抵御工業現場、戶外配電場景等惡劣環境的侵蝕，延長產品使用壽命。

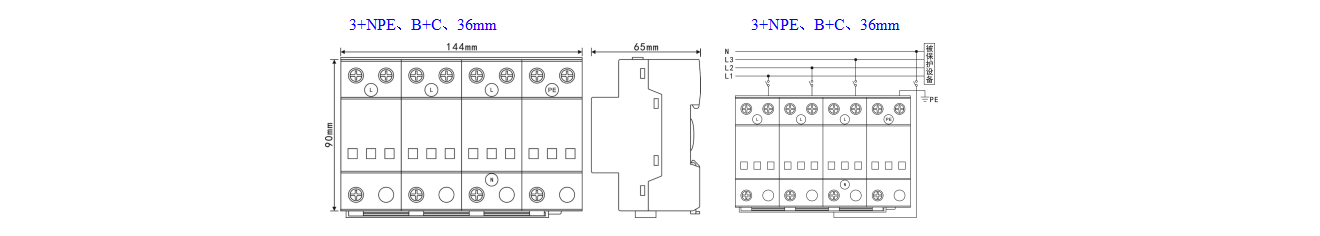

三、CGNU1-B/100/4P電涌保護器尺寸圖及接線圖：

內部核心元器件選用優質氧化鋅壓敏電阻，經過嚴格的老化、防雷檢測，具備放電通流容量大、響應速度快（≤25ns）、殘壓水平低的核心優勢，可快速感知瞬時過電壓與浪涌電流，瞬間導通分流，避免浪涌能量損壞后端電氣設備。同時，該產品配備直觀的狀態指示功能與遠程遙信觸點，可實時顯示產品工作狀態，方便工作人員日常巡檢、維護，出現異常時可遠程反饋，降低運維成本；內置熱敏控制過熱危險脫扣機構，產品出現過熱、失效等異常情況時，可自動脫扣斷開，防止起火等安全隱患，進一步提升使用安全性。

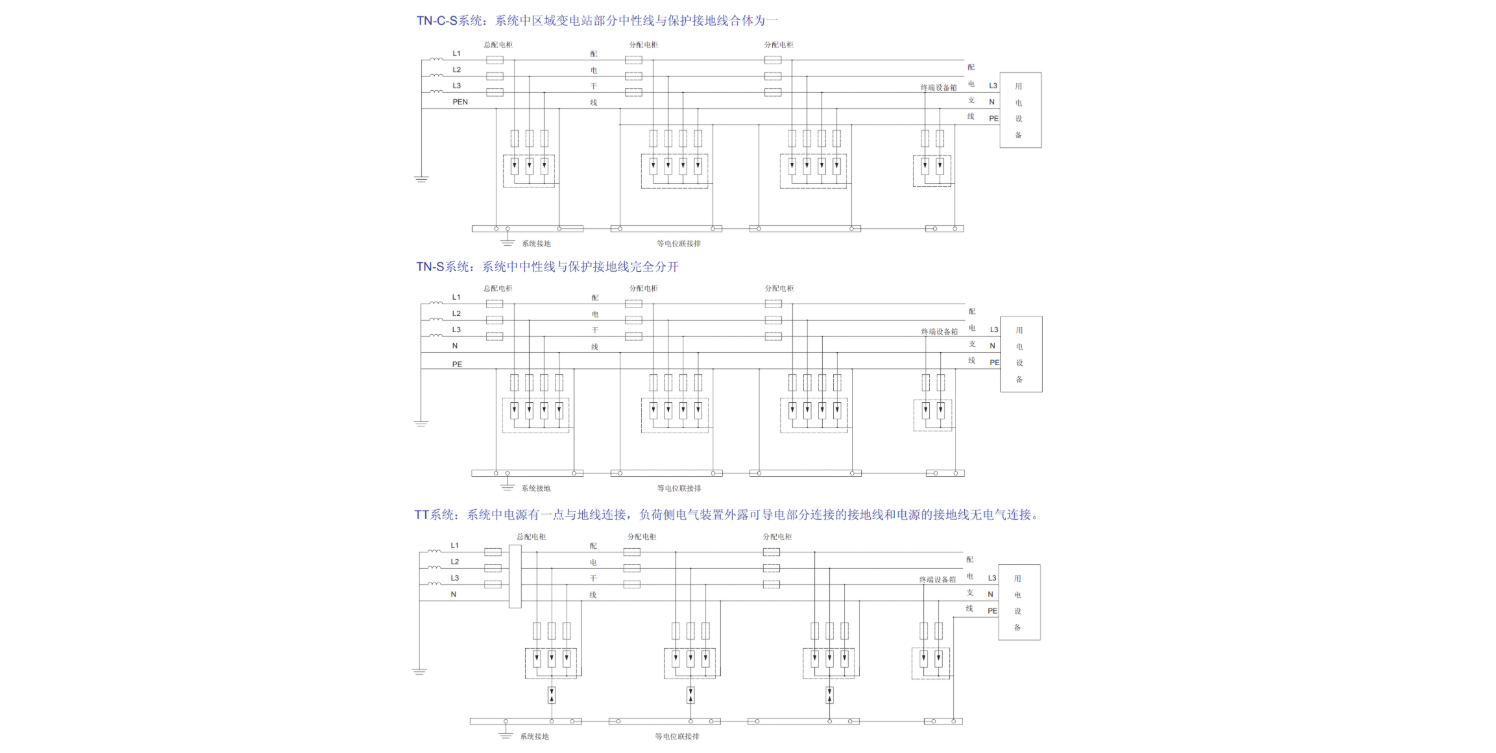

四、系統接線圖：

CGNU1-B/100/4P電涌保護器采用并聯安裝方式，靠近電源入口處部署，接地線要求短而直（長度不超過0.5m），避免形成感應電壓，接線能力強，可適配2.5-35mm2硬線、2.5-25mm2軟線，支持“上進下出”或“下進上出”兩種進線方式，接線簡單便捷，采購人員可對照接線圖指導現場安裝，確保防護效果：

接線說明：1、2、3端子接三相火線（L1、L2、L3），N端子接中性線，PE端子接地線；接線時需確保接線牢固，避免松動導致接觸不良，影響浪涌泄放效果；安裝后需檢查接線正確性，確認無誤后方可投入使用。

五、CGNU1-B/100/4P電涌保護器分類及適配場景：

按應用場景分類：

- 電力系統類：適配變電站、配電房、配電箱、輸電線路、配電變壓器等電力設施，作為一級或二級浪涌防護裝置，抵御雷擊及電網操作產生的浪涌沖擊，保障電力系統穩定運行；

- 工業類：適配工廠車間、工業生產線、工業控制柜、大型機械設備等工業場景，耐受惡劣工業環境，防護工業設備免受浪涌損壞，保障生產連續性；

- 建筑類：適配寫字樓、商場、住宅小區、高層建筑等民用及商用建筑的高壓配電系統，守護建筑內電氣設備、照明系統、安防系統安全；

- 通信及特種場景類：適配通信基站、數據機房等通信場景，同時可適配軌道交通、新能源（光伏、風電）、礦山等特種場景，可根據特種場景需求調整參數，滿足個性化防護需求；

按防雷等級分類：

- 防雷等級：100KA（8/20μs），屬于高能容量防護級別，可滿足高壓場景一級、二級浪涌防護需求；

- 極數：4極全模式保護（L1-L2-L3-N-PE），專為三相四線制系統設計，適配各類高壓配電系統的接地制式；

- 產品系列：CGNU1-B系列，邦華電氣核心高壓防護系列，同系列可匹配不同防雷等級（60KA、80KA、100KA）、不同極數（3P、3P+N、4P）型號，一站式滿足采購人員多樣化需求。

六、CGNU1-B/100/4P電涌保護器購買選型3大核心原則：

- 按場景選型：明確自身應用行業及防護需求，CGNU1-B/100/4P主打高壓配電場景，優先適配變電站、大型工業車間、高層建筑配電房、通信機房等對防雷等級要求高（需100KA防雷等級）的場景；若為民用建筑、小型商鋪等低壓場景，可咨詢邦華電氣采購專員，推薦適配型號，避免選型錯誤。

- 按參數選型：重點關注防雷等級、極數、額定電壓三大核心參數，CGNU1-B/100/4P防雷等級100KA、4極全模式保護、額定電壓380V，采購前需確認自身配電系統為三相四線制、額定電壓380V，且浪涌防護需求達到100KA級別，對照第二章參數表，確認完全適配后再采購。

- 按質量選型：優先選擇邦華電氣這類具備多年生產經驗、資質齊全的廠家，確認產品符合GB18802.1-2011國家標準，通過3C認證、防雷檢測，CGNU1-B/100/4P每一臺產品均經過多道質量檢測，杜絕劣質產品，可提供完整資質文件，保障采購質量。

七、CGNU1-B/100/4P電涌保護器產品優勢：

- 質量保障，資質齊全：由邦華電氣原廠研發生產，公司擁有多年防雷設備生產經驗，技術可靠，CGNU1-B/100/4P所有產品均符合GB18802.1-2011國家標準，通過3C認證、防雷檢測，每一臺產品均經過多道質量檢測工序，杜絕劣質產品，防雷效果穩定，可長期穩定運行5-8年，降低更換成本。

- 性能卓越，防護全面：防雷等級達100KA，響應時間≤25ns，殘壓水平低，4極全模式保護，可有效應對直接雷電、間接雷電及操作過電壓帶來的沖擊，適配各類高壓配電場景，能全面保護后端電氣設備安全，解決高壓場景防雷難題；配備狀態指示、遠程遙信、過熱脫扣功能，安全性更高。

- 安裝便捷，維護簡單：采用模塊化結構設計，適配標準35mm Din導軌安裝，體積小巧，可靈活安裝于各類配電箱、配電柜內；自帶狀態指示功能，日常巡檢直觀便捷，無需復雜維護，降低運維成本；附帶安裝說明書及接線圖，安裝難度低。

- 適配廣泛，性價比高：適配電力、工業、建筑、通信等多行業高壓配電系統，一站式滿足各類采購需求，無需多渠道采購；邦華電氣原廠直供，省去中間環節，批量采購可享受專屬優惠，性價比遠超同行同類產品，同時常規型號現貨供應，無需長期等待。

八、購買專屬保障：

- 供貨保障：CGNU1-B/100/4P為常規核心型號，現貨充足，當天采購當天發貨；批量采購可優先安排生產，縮短供貨周期，支持緊急采購，確保采購人員按時收到產品，不耽誤施工進度；支持全國物流配送，物流時效有保障，可實時跟蹤物流信息。

- 售后保障：產品質保3年，質保期內，若出現質量問題（非人為損壞），可免費更換、維修；提供終身技術支持，安裝、使用、運維過程中出現任何疑問，均可聯系售后專員，一對一快速解答；支持退換貨服務，選型錯誤、產品損壞等符合退換貨條件的，高效辦理退換貨，降低采購風險。

- 采購服務：配備專屬采購專員，一對一對接采購需求，提供CGNU1-B/100/4P型號咨詢、參數解讀、精準報價、批量采購政策解讀等一站式服務；可提供產品資質文件、檢測報告、安裝說明書、接線圖等相關資料，助力采購人員快速完成采購流程；支持批量采購定制服務（如定制logo、調整供貨周期），滿足個性化采購需求。

九、常見疑問解答：

- 問：CGNU1-B/100/4P電涌保護器與同系列其他型號（如CGNU1-B/80/4P），價格有差異嗎？

答：價格有差異，主要按防雷等級、元器件材質定價，防雷等級越高、元器件規格越好，價格相對越高，具體CGNU1-B/100/4P報價、批量采購價格，可咨詢采購專員，獲取精準報價。

- 問：批量采購CGNU1-B/100/4P，有優惠嗎？供貨周期能縮短嗎？

答：批量采購可享受專屬優惠政策，采購量越大，優惠力度越大；常規供貨周期3-5個工作日，批量采購可優先安排生產，根據采購量合理縮短供貨周期，確保不耽誤施工進度。

- 問：CGNU1-B/100/4P標注的100KA防雷等級，能滿足實際高壓場景的防雷需求嗎？

答：完全可以，該型號所有產品均通過邦華電氣嚴格的防雷檢測及第三方檢測，防雷等級真實達標，符合國家標準，可有效抵御直接雷電、間接雷電及操作過電壓帶來的沖擊，支持提供檢測報告，打消質量顧慮。

- 問：如果采購CGNU1-B/100/4P后，發現選型錯誤，能更換型號嗎？

答：可以，在產品未安裝、未損壞、包裝完好的前提下，可聯系采購專員辦理型號更換手續，邦華電氣提供便捷的退換貨服務，降低采購決策顧慮。

- 問：CGNU1-B/100/4P電涌保護器，邦華電氣是否提供安裝指導？

答：提供，產品附帶詳細安裝說明書及接線圖，同時配備專業技術人員，可提供一對一安裝指導服務，解答安裝過程中的各類疑問，降低安裝成本。

本文由邦華電氣專業撰寫，全面呈現CGNU1-B/100/4P電涌保護器（SPD）的產品概述、詳細參數、尺寸圖、接線圖、適配場景、選型技巧及采購保障，核心覆蓋采購人員“找型號、查參數、定選型、促采購”的全流程需求。CGNU1-B/100/4P電涌保護器作為邦華電氣核心高壓防護產品，型號標準、參數齊全、質量可靠，適配電力、工業、建筑、通信等多行業高壓配電場景，具備性能卓越、安裝便捷、性價比高的核心優勢，搭配邦華電氣完善的采購保障與一站式服務，可助力采購人員快速鎖定適配型號，高效完成CGNU1-B/100/4P電涌保護器采購工作，全方位守護電氣設備安全，解決高壓場景防雷防護難題。
