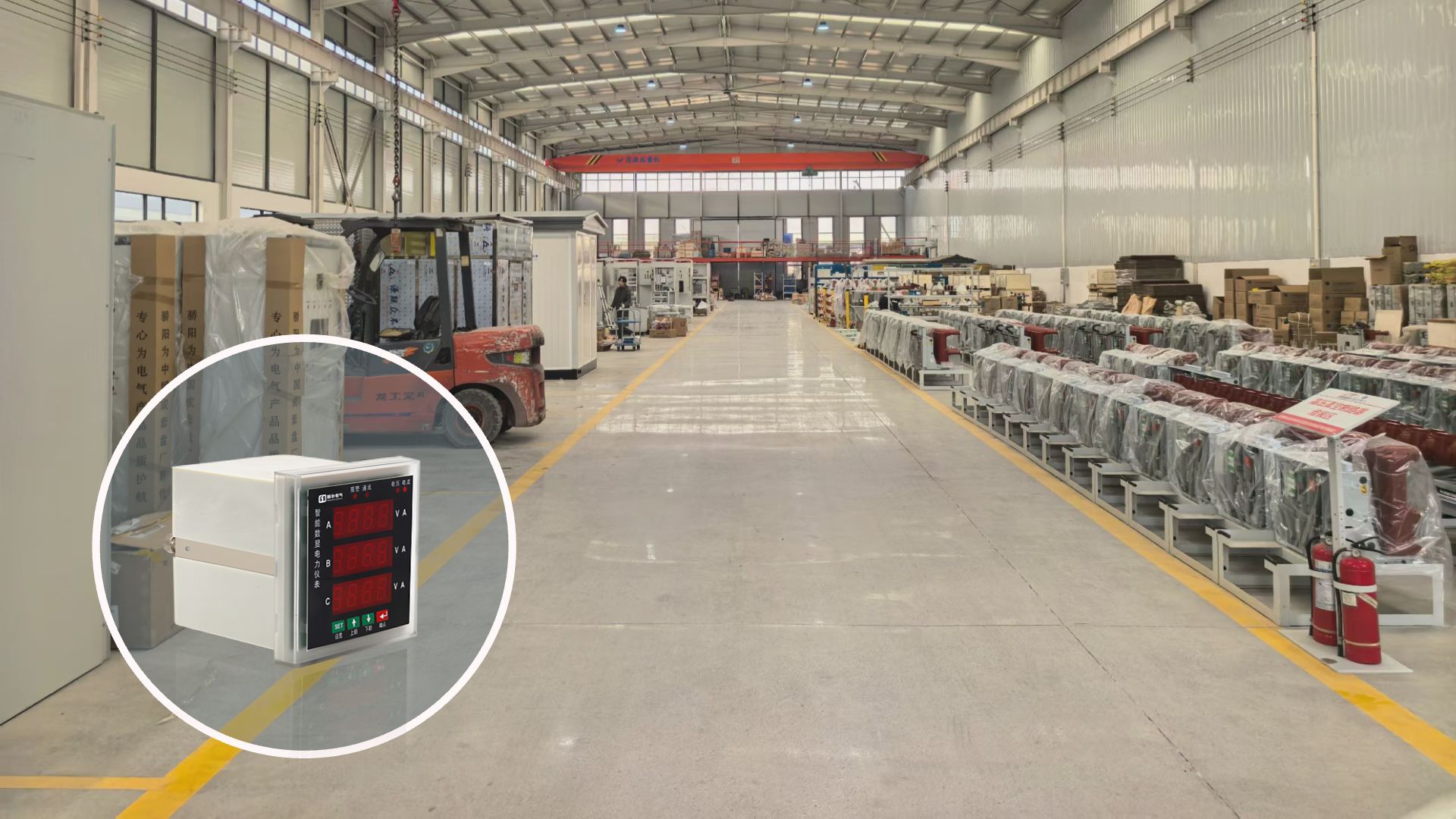

ACR220E 三相多功能電力儀表 —— 以數據驅動能效

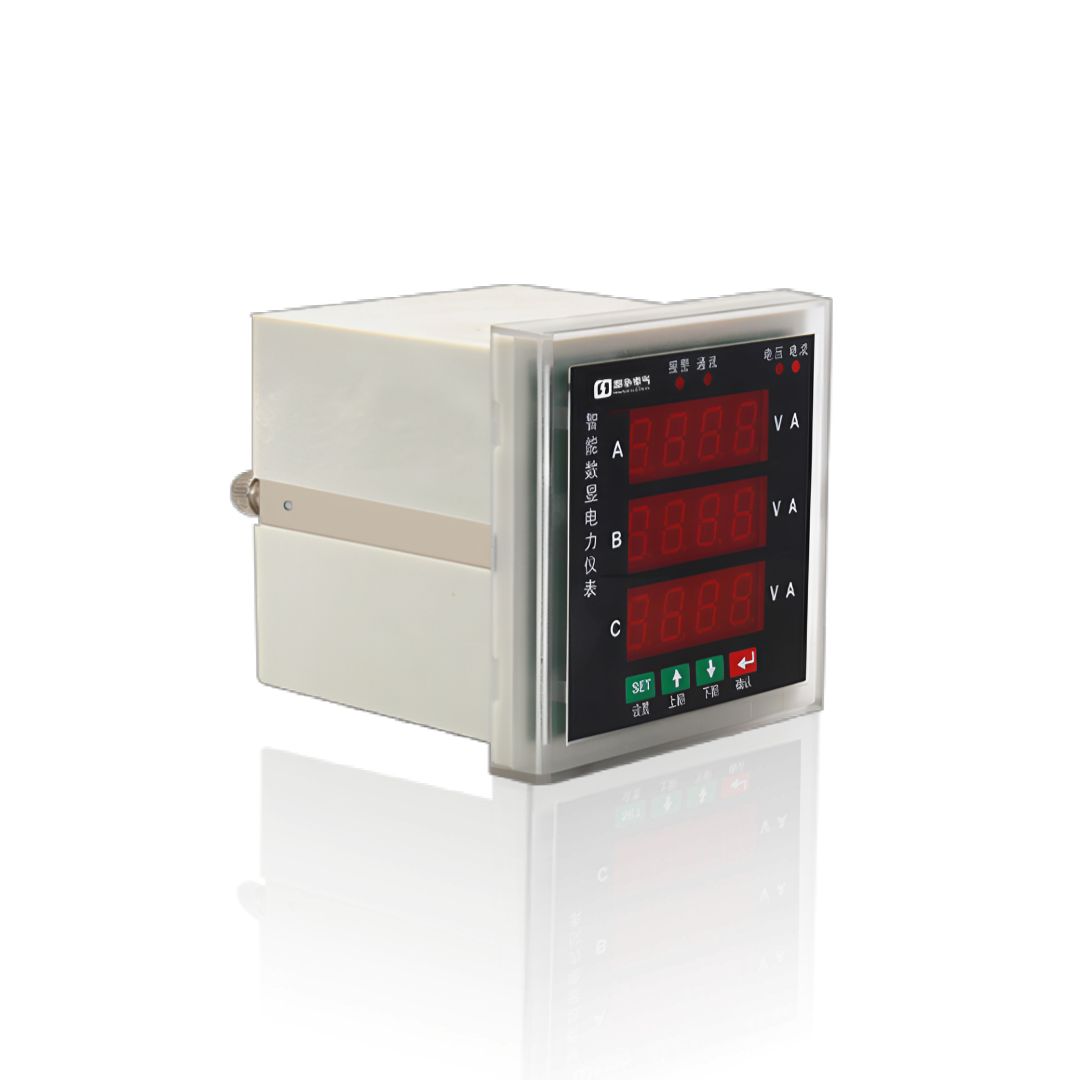

ACR220E 三相多功能電力儀表概述：

邦華電氣 ACR 系列多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力監控需求而設計的新一代智能儀表。ACR220E作為該系列的主力型號，能夠全面測量三相電網中的所有常用電力參數，包括電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、電能等，并具備完善的通信聯網功能，是構建智能配電系統和能源管理系統的理想選擇。

ACR220E 三相多功能電力儀表相關系列產品型號一覽：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號 6L2-A/V、42L6-A/V、85L1-A/V，精度等級均為 1.5 級，適用于配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數，是傳統配電系統中最常用的監測設備。

基礎數顯儀表

邦華電氣基礎數顯儀表以 PZ 系列為核心，包括 PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3 等型號，采用 LED 或 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數。該系列儀表功能簡捷、體積小巧、操作簡單，覆蓋 42×42mm 至 96×96mm 多種標準盤面尺寸，適用于各種行業的配電系統基礎監測，部分型號支持 Modbus RS485 通訊、變送輸出和數字量輸入輸出功能。

多功能電力儀表

邦華電氣多功能電力儀表以 ACR 系列為核心，包括基礎型 ACR10E、ACR120E、ACR220E、ACR320E、ACR420E，增強型 ACR10EL、ACR220EL、ACR320EL、ACR420EL，以及專業諧波表 ACR230ELH，提供從基礎到高級的全電量測量和電能管理功能。這些儀表能夠?qū)崟r監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議，廣泛應用于工業、商業及基礎設施領域的能效管理和電力系統監控。

多功能電能表

邦華電氣多功能電能表主要包括 DTSD1352、DTSD1352-C、DSSD1352、DTSD1352-F 等型號，支持三相四線和三相三線制測量，具備高精度電能計量和全電量監測功能。部分型號帶有諧波分析能力，支持多費率分時計費、數據凍結和遠程通訊，適用于工業企業、商業建筑和公共設施的電能計量與成本核算。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括 ADL100-E、ADL200（單相）、ADL300-E（三相）、ADL400 以及 DTSD1352-CT 等型號。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。

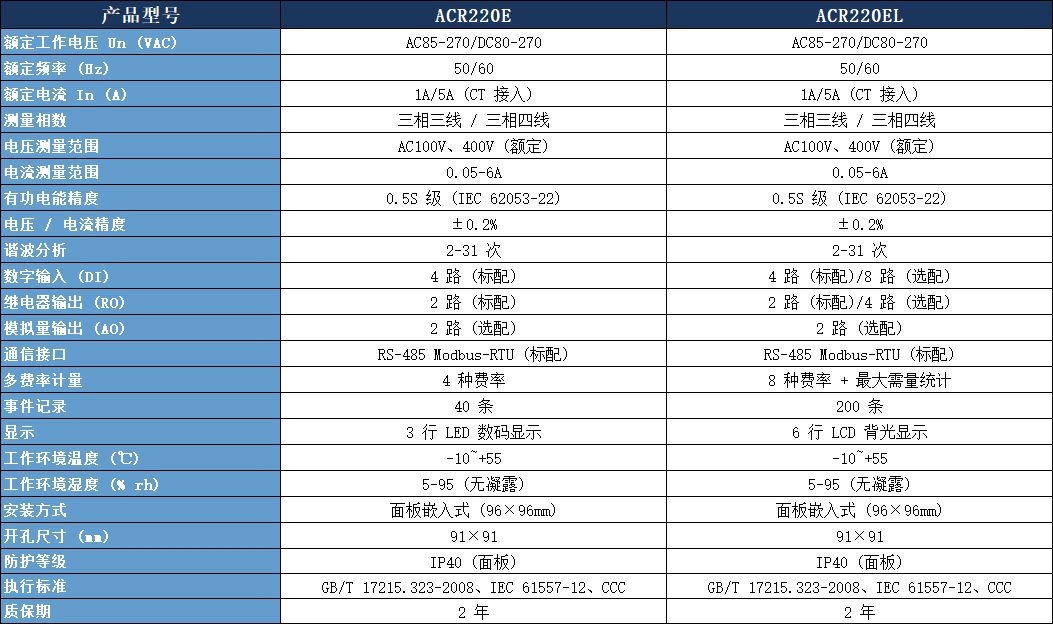

ACR220E 與 ACR220EL 技術參數對比表：

ACR220E 核心功能與技術優勢：

0.5S 級高精度電能計量：采用 24 位高精度 ADC 采樣芯片，電壓電流測量精度達 ±0.5%，有功電能計量精度達 0.5S 級 (IEC 62053-22)，幫您準確計量電能消耗，避免電費糾紛。

全電參量實時監測：可同時測量三相電壓、電流、有功 / 無功 / 視在功率、功率因數、頻率、四象限電能等 200 余項電參量，幫您全面掌握配電系統運行狀態。

2-31 次諧波分析：支持 2-31 次諧波測量與總諧波畸變率 (THD) 計算，幫您及時發現電能質量問題，保護敏感用電設備。

豐富的 I/O 擴展功能：標配 4 路數字輸入和 2 路繼電器輸出，可實現開關狀態監測和遠程控制功能，幫您實現配電系統的自動化管理。

標準 RS-485 通信接口：標配 RS-485 通信接口，支持 MODBUS-RTU 通信規約，可無縫對接各類能源管理系統、SCADA 系統和樓宇自控系統。

工業級寬溫設計：工作溫度范圍 - 25℃~+70℃，適應各種惡劣工業環境，抗干擾能力強，確保長期穩定運行。

靈活的安裝方式：采用標準 96×96mm 面板嵌入式設計，開孔尺寸 91×91mm，安裝方便，可直接替換傳統指針式儀表。

ACR220E 與 ACR220EL 選型指南：

很多客戶會問ACR220EL 多功能表和 ACR220E 有什么區別。通過上表可以清晰看到：

ACR220E：適合基礎電力監控需求，性價比高，滿足大多數工業和商業應用

ACR220EL：在 ACR220E 基礎上，增加了更高次諧波分析 (2-63 次)、更多 I/O 接口、模擬量輸出、8 種費率和最大需量統計等功能，適合對電能質量和功能要求更高的應用場景

典型應用場景：

工業制造：用于工廠車間配電系統監控，實時監測電機、變頻器、空壓機等設備的運行狀態，幫您降低能耗，提高生產效率

商業建筑：用于寫字樓、商場、酒店等場所的電能分項計量，實現租戶電費獨立核算，幫您提高物業管理效率

市政工程：用于路燈、交通信號燈、污水處理廠等市政設施的電力監控，保障公共設施可靠運行

數據中心：用于服務器機房配電系統監測，確保電力供應穩定，防止因電力故障導致數據丟失

醫院學校：用于醫院、學校等公共建筑的電力監控，保障重要場所的電力安全

訂貨范例：

型號：ACR220E

技術要求：三相四線，AC 380V，5A CT 接入，0.5S 級精度，RS-485 通信，4 路開關量輸入，2 路繼電器輸出

輔助電源：AC/DC 85V~265V

型號：ACR220EL

技術要求：三相四線，AC 380V，5A CT 接入，0.5S 級精度，RS-485 通信，8 路開關量輸入，4 路繼電器輸出，2 路 4-20mA 模擬量輸出

輔助電源：AC/DC 85V~265V

常見疑問解答：

問：ACR220E 多功能電力儀表支持哪些通信協議？

答：標配支持 MODBUS-RTU 通信規約，可根據客戶需求定制其他協議。

問：ACR220E 的開孔尺寸是多少？

答：ACR220E 系列的開孔尺寸為 91×91mm，適配標準 96×96mm 面板安裝。

問：儀表可以直接接入大電流嗎？

答：10A 及以下電流可直接接入，超過 10A 需配合電流互感器使用。

問：ACR220EL 多功能表和 ACR220E 有什么區別？

答：ACR220EL 在 ACR220E 的基礎上，增加了更高次諧波分析、更多的 I/O 接口、模擬量輸出、8 種費率和最大需量統計等功能。

問：產品的質保期是多久？

答：所有產品均提供2 年免費質保，終身維護服務。

問：可以提供產品的 3C 認證證書嗎？

答：可以，下單后我們會隨貨提供完整的產品認證證書和技術資料。

問：ACR220E 支持諧波分析嗎？

答：ACR220E 支持 2-31 次諧波分析，如果需要更高次諧波分析，推薦選擇 ACR230ELH 諧波表，支持 2-63 次諧波分析。

問：儀表的工作電源范圍是多少？

答：支持 AC85-265V 和 DC100-300V 寬范圍電源輸入，適應各種供電環境。

邦華電氣專注于電力儀表研發生產 10 余年，擁有完善的質量管理體系和專業的技術服務團隊。我們的 ACR 系列多功能電力儀表以穩定的性能、精準的測量和合理的價格贏得了廣大客戶的信賴。如果您對ACR220E 三相多功能電力儀表感興趣，或者需要了解ACR220EL 多功能表、DTSD1352 導軌式電能表、PZ 系列數顯表等其他產品的詳細信息，歡迎隨時聯系我們的銷售工程師，我們將為您提供專業的解決方案和優質的服務。
