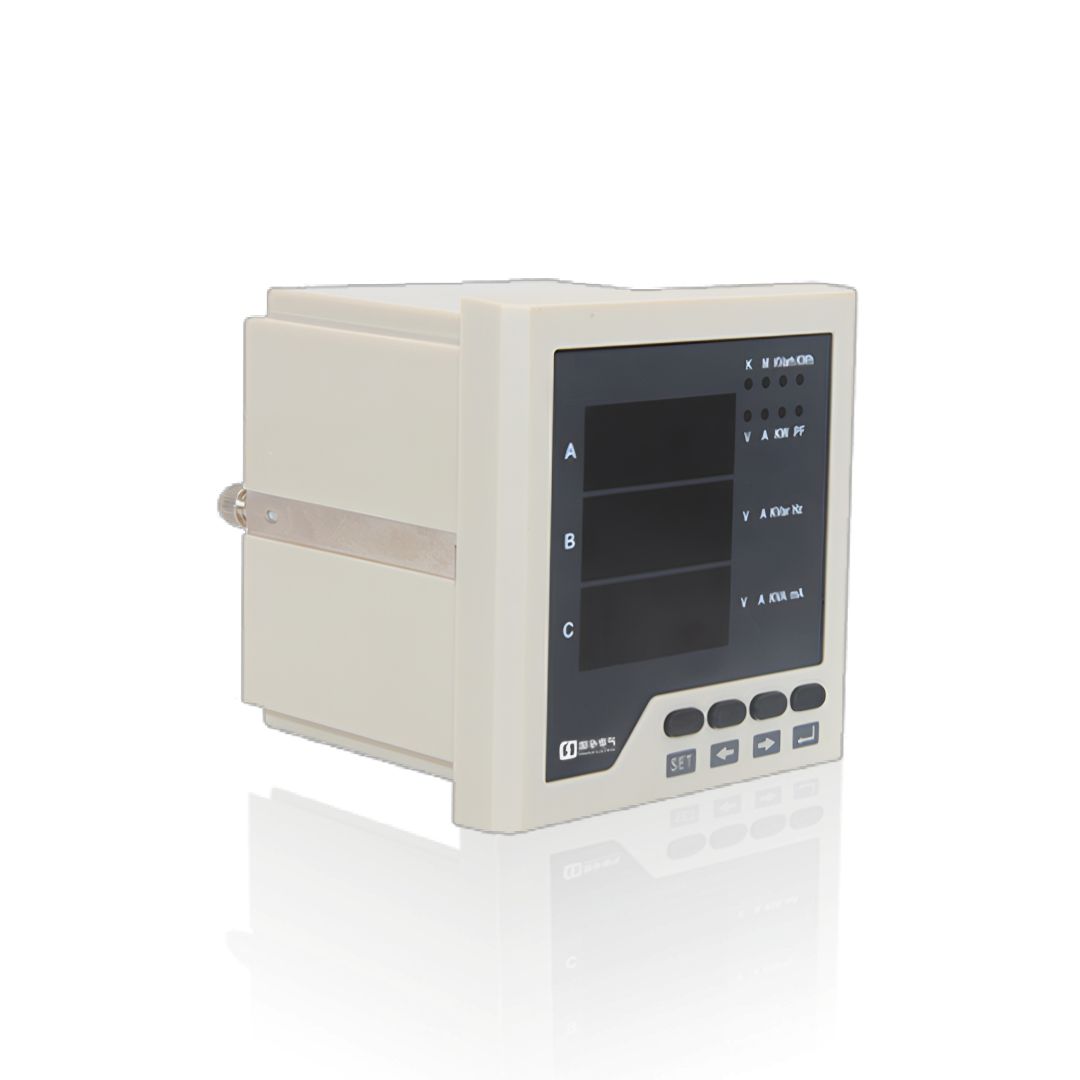

PD194E-9S4三相多功能電力儀表 —— 精準感知每一度電

PD194E-9S4三相多功能電力儀表概述：

PD194E 系列是邦華電氣自主研發的新一代工業級三相多功能電力儀表，專為 0.4kV 低壓配電系統設計，經 PT/CT 接入可擴展至中壓系統。該系列儀表可直接取代傳統的電流表、電壓表、功率表、電能表等多個測量儀表，大幅降低系統成本和安裝復雜度。

其中PD194E-9S4是該系列銷量最高的標準型產品，采用高亮 LED 數碼顯示，適合工業現場強光環境；PD194E-9SY是增強型產品，采用 LCD 背光顯示，支持更多費率和擴展功能。兩款產品均嚴格遵循 GB/T 17215.323-2008、IEC 61557-12 等國家標準，通過了 EMC 電磁兼容測試，能夠在 - 10℃~+55℃的寬溫環境下穩定運行，抗干擾能力強，適用于各種復雜的工業現場環境。邦華電氣承諾全系列產品提供2 年質保，常規型號備有大量現貨，當天即可發貨。

PD194E-9S4三相多功能電力儀表相關產品：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號 6L2-A/V、42L6-A/V、85L1-A/V，精度等級均為 1.5 級，適用于配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數，是傳統配電系統中最常用的監測設備。

基礎數顯儀表

邦華電氣基礎數顯儀表以 PA194 和 PZ194 系列為核心，包括 PA194I-1X1/2X1/3X1/9X1、PA194U-1X1/2X1/3X1/9X1、PZ194U-AX1/AX4，以及對應的三相型號 PA194I-X3、PA194U-X3。采用 LED 或 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數，覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸，功能簡捷、體積小巧、操作簡單，適用于各種行業的配電系統基礎監測。

多功能電力儀表

邦華電氣多功能電力儀表以 PD194E 和 PD194Z 系列為核心，包括基礎型 PD194E-2S4/3S4/7S4/9S4，增強型 PD194Z-2S4/3S4/7S4/9S4，以及液晶顯示型 PD194E-2SY/3SY/7SY/9SY。提供從基礎到高級的全電量測量和電能管理功能，能夠?qū)崟r監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議，廣泛應用于工業、商業及基礎設施領域的能效管理和電力系統監控。

專業諧波分析儀表

邦華電氣專業諧波分析儀表主要包括 PD194H-2S1/7S1/9S1 和 PD194Z-7HY/9HY 系列，專門針對電能質量監測需求設計。這些儀表能夠精確測量 2~63 次諧波含量、諧波畸變率及間諧波，支持波形捕捉和電能質量事件記錄，適用于對電能質量要求較高的工業企業、數據中心和醫療設施等場所。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括 DDS1946、DTS1946、DTSD1946、DSSD1946 系列，以及導軌式多功能儀表 PD194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，部分型號通過 MID 認證，適用于分戶計量、能耗分項計量和成本分攤等應用場景。

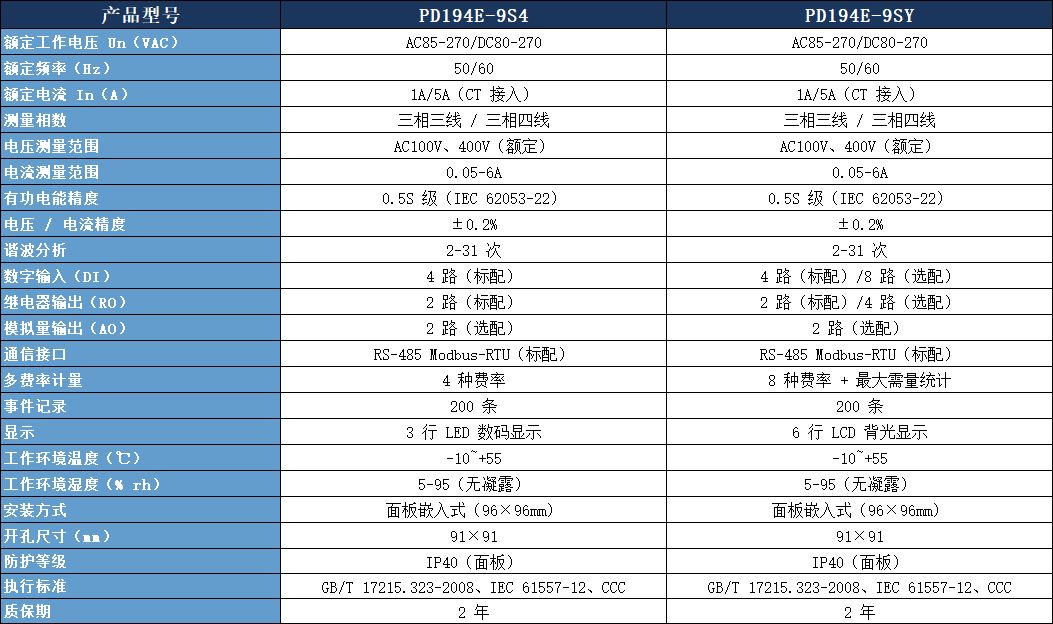

PD194E-9S4 與 PD194E-9SY 詳細參數對比表：

PD194E-9S4多功能電力儀表核心功能與優勢：

工業級高精度測量：采用 24 位 AD 采樣芯片，電壓 / 電流精度 ±0.2%，有功電能 0.5S 級，確保PD194E-9S4 多功能表測量數據準確可靠，可用于企業內部能耗考核與貿易結算

高亮 LED 顯示：3 行高亮 LED 數碼顯示，在工業現場強光環境下清晰可見，可視距離遠

高性價比：功能全面，價格適中，是絕大多數配電監測場景的首選

操作簡單：按鍵布局合理，PD194E-9S4 參數設置直觀易懂，現場調試快速

穩定可靠：經過多年市場驗證，故障率極低，適合長期不間斷運行

兩款產品功能差異對比：

 典型應用場景：

 工業配電系統：進線柜、出線柜、電容補償柜、母聯柜的電力監測

 能源管理系統：企業能耗統計、分項計量、成本核算、能效分析

 商業建筑與寫字樓：公共區域用電監測、租戶分戶計量、智能樓宇控制

 數據中心：UPS 電源、精密空調、服務器機柜的電力監控與能耗管理

 市政工程：路燈照明、給排水、交通信號系統的電力監測

 新能源行業：光伏電站、風力發電、儲能系統、電動汽車充電樁的電能計量

安裝與接線說明：

安裝步驟

在配電柜面板上按照PD194E-9S4 開孔尺寸91×91mm 開孔（兩款產品開孔尺寸完全相同，可互換安裝）

將儀表從面板前方插入開孔

將固定支架插入儀表兩側的安裝槽

擰緊固定支架上的螺絲，將儀表牢固固定在面板上

接線方法

電壓接線：電壓輸入直接并聯到被測電路，注意相序正確，A、B、C 三相分別對應儀表的 Ua、Ub、Uc 端子

電流接線：電流輸入經電流互感器接入，注意互感器的極性（K1 接儀表電流輸入端，K2 接儀表電流輸出端并可靠接地）

電源接線：輔助電源接儀表的 L、N 端子，支持 AC85-270V 和 DC80-270V 寬電壓輸入

通信接線：RS485 通信采用屏蔽雙絞線，A 接 A，B 接 B，屏蔽層單端接地

I/O 接線：數字輸入接干接點信號，繼電器輸出可直接控制接觸器、指示燈等負載

注意事項：接線前請務必斷開電源，確保接線正確無誤后再通電；電流互感器二次側嚴禁開路，否則會產生高壓危及人身安全。

PD194E-9S4 參數設置詳細步驟：

PD194E-9S4 參數設置可通過儀表面板的三個按鍵（設置鍵、上鍵、下鍵）完成，具體操作步驟如下：

進入設置模式：長按 "設置" 鍵 3 秒，儀表顯示 "PASS"，輸入密碼 "0000"（默認），再次按 "設置" 鍵確認

系統設置：可設置儀表地址、通信波特率、校驗方式、顯示模式等參數

輸入設置：可設置 CT 變比、PT 變比、接線方式（三相三線 / 三相四線）等參數

電能設置：可設置電能底數、多費率時段等參數

報警設置：可設置電壓、電流、功率等參數的越限報警值及報警延時

保存退出：所有參數設置完成后，長按 "設置" 鍵 3 秒保存并退出設置模式

提示：如果您忘記了密碼，可以聯系邦華電氣技術支持獲取萬能密碼。詳細的參數設置說明請參考PD194E-9S4 說明書。

常見疑問解答：

Q1：PD194E-9S4 和 PD194E-9SY 有什么區別？我該怎么選？

A：兩款產品開孔尺寸完全相同，基本測量精度和功能一致。主要區別在于顯示方式和擴展功能：PD194E-9S4 采用 LED 顯示，適合強光環境，價格更低；PD194E-9SY 采用 LCD 顯示，支持 8 種費率和更多 I/O 擴展，適合能源管理系統。如果您只需要基本的電力監測功能，推薦選擇 PD194E-9S4。

Q2：PD194E-9S4 開孔尺寸是多少？可以直接替換其他品牌的 96×96mm 儀表嗎？

A：PD194E-9S4 開孔尺寸為 91×91mm，是行業標準尺寸，可以直接替換絕大多數品牌的 96×96mm 多功能電力儀表，無需重新開孔。

Q3：PD194E-9S4 支持哪些通信協議？

A：標配支持 Modbus-RTU 協議，通信波特率可選 1200/2400/4800/9600bps，可與大多數 PLC、SCADA 系統及能源管理軟件無縫對接。如需其他協議（如 DL/T645、Profibus 等），可定制開發。

Q4：PD194E-9S4 的精度等級是多少？能否用于貿易結算？

A：電壓 / 電流精度為 ±0.2%，有功電能精度為 0.5S 級，符合國家相關標準，可用于企業內部能耗考核與貿易結算。

Q5：你們的交貨期是多久？

A：PD194E-9S4和 PD194E-9SY 我們均備有大量現貨，當天即可發貨；如需定制功能或特殊規格，一般 3-7 個工作日內發貨。

PD194E-9S4 三相多功能電力儀表憑借其卓越的測量精度、穩定可靠的性能和極高的性價比，已經在全國數千個項目中得到了成功應用，贏得了廣大客戶的一致好評。邦華電氣不僅提供優質的產品，還為您提供專業的技術支持和完善的售后服務。如果您有任何關于 PD194E-9S4 多功能表的需求或疑問，歡迎隨時聯系我們，我們將竭誠為您服務。
